Oznaczenia graficzne na planach urbanistycznych są zróżnicowane zależnie od rodzaju planu. Na planach miejscowych tereny mieszkaniowe, przemysłowe, rekreacyjne itp. wykazywane są najczęściej jako barwne powierzchnie. Przy tworzeniu projektu zagospodarowania terenu lub działki budowlanej należy posługiwać się symbolami, które przedstawiają schematycznie elementy zagospodarowania przestrzennego w widoku z góry

Rysunek architektoniczno-budowlany

Rysunek architektoniczno-budowlany jest jedną z najstarszych form zapisu graficznego związaną z projektowaniem architektoniczno-budowlanym. Rysunki te w zależności od etapu wykonywanej dokumentacji sporządza się w odpowiedniej skali za pomocą ustalonych oznaczeń graficznych i umownych symboli w odpowiednim stopniu dokładności oznaczenia.

Projekt architektoniczno-budowlany powinien zawierać ✓ Metrykę projektu S Opis techniczny budynku

*    Plan sytuacyjny obiektu

*    Rzuty poziome: fundamentów, piwnic, parteru, kondygnacji powtarzalnej, stropodachu lub więźby dachowej

^ Przekroje pionowe

*    Elewacje (czyli widoki każdej strony budynku)

S Szczegóły i detale

*    Zestawienia (np. stolarki budowlanej)

Na rzutach i przekrojach budynków projektowanych ściany przedstawia się i wymiaruje w stanie surowym (bez uwzględnienia grubości elementów wykończeniowych, np. tynku). Natomiast ściany budynków istniejących przedstawia się i wymiaruje na rysunkach inwentaryzacyjnych w stanie wykończeniowym (wraz z elementem wykończeniowym, np. z tynkiem).

Rysunki architektoniczno-budowlane budynków i elementów budowlanych powinny być związane z liniami siatek projektowych. Linie siatki projektowej rysuje się linią cienką punktową. Odległości między liniami siatki projektowej powinny być zwymiarowane. Linie pionowe siatki projektowej budynku oznacza się kolejno liczbami arabskimi (wpisanymi w okręgi), posuwając się w kolejności rozmieszczenia linii od lewej ku prawej stronie rysunku. Natomiast linie poziome siatki projektowej należy oznaczać kolejno dużymi literami alfabetu łacińskiego (wpisanymi w okręgi), posuwając się w kolejności rozmieszczenia osi od pierwszej dolnej ku górze rysunku. Oznaczanie cyfrowe i literowe osi budowli ma szczególnie istotne znaczenie przy projektowaniu większych obiektów, np. hali fabrycznej, budynku wielorodzinnego.

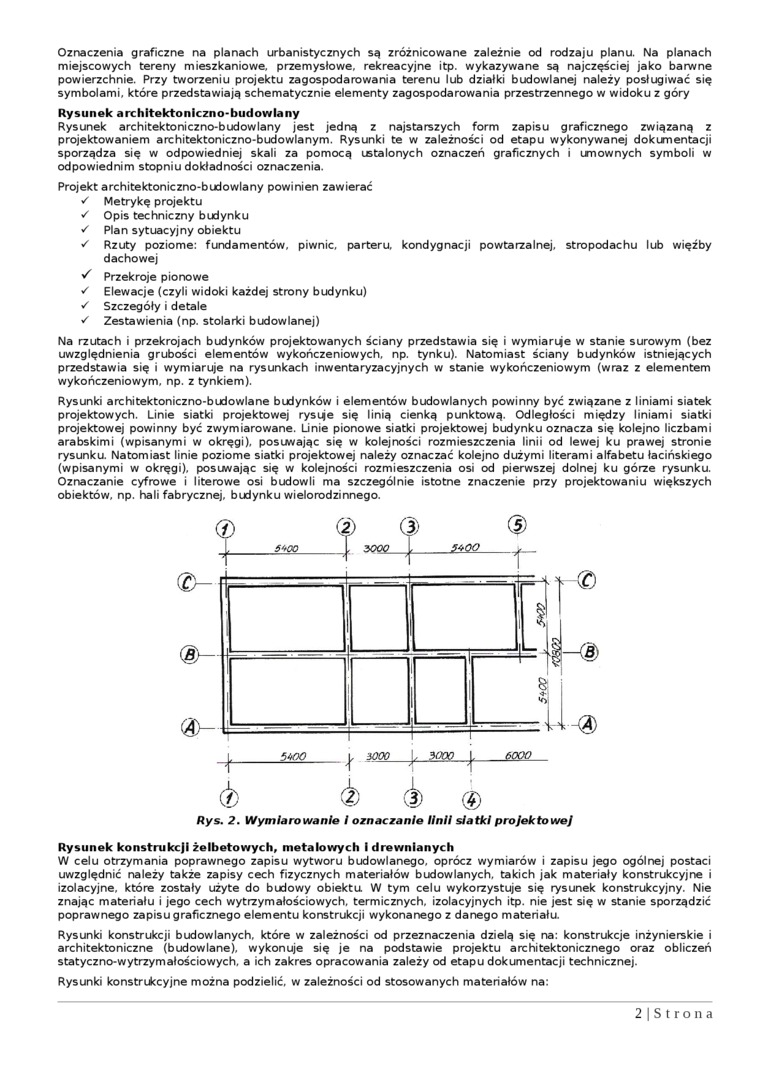

Rys. 2. Wymiarowanie I oznaczanie linii siatki projektowej

Rysunek konstrukcji żelbetowych, metalowych i drewnianych

W celu otrzymania poprawnego zapisu wytworu budowlanego, oprócz wymiarów i zapisu jego ogólnej postaci uwzględnić należy także zapisy cech fizycznych materiałów budowlanych, takich jak materiały konstrukcyjne i izolacyjne, które zostały użyte do budowy obiektu W tym celu wykorzystuje się rysunek konstrukcyjny. Nie znając materiału i jego cech wytrzymałościowych, termicznych, izolacyjnych itp. nie jest się w stanie sporządzić poprawnego zapisu graficznego elementu konstrukcji wykonanego z danego materiału.

Rysunki konstrukcji budowlanych, które w zależności od przeznaczenia dzielą się na: konstrukcje inżynierskie i architektoniczne (budowlane), wykonuje się je na podstawie projektu architektonicznego oraz obliczeń statyczno-wytrzymałościowych. a ich zakres opracowania zależy od etapu dokumentacji technicznej.

Rysunki konstrukcyjne można podzielić, w zależności od stosowanych materiałów na:
