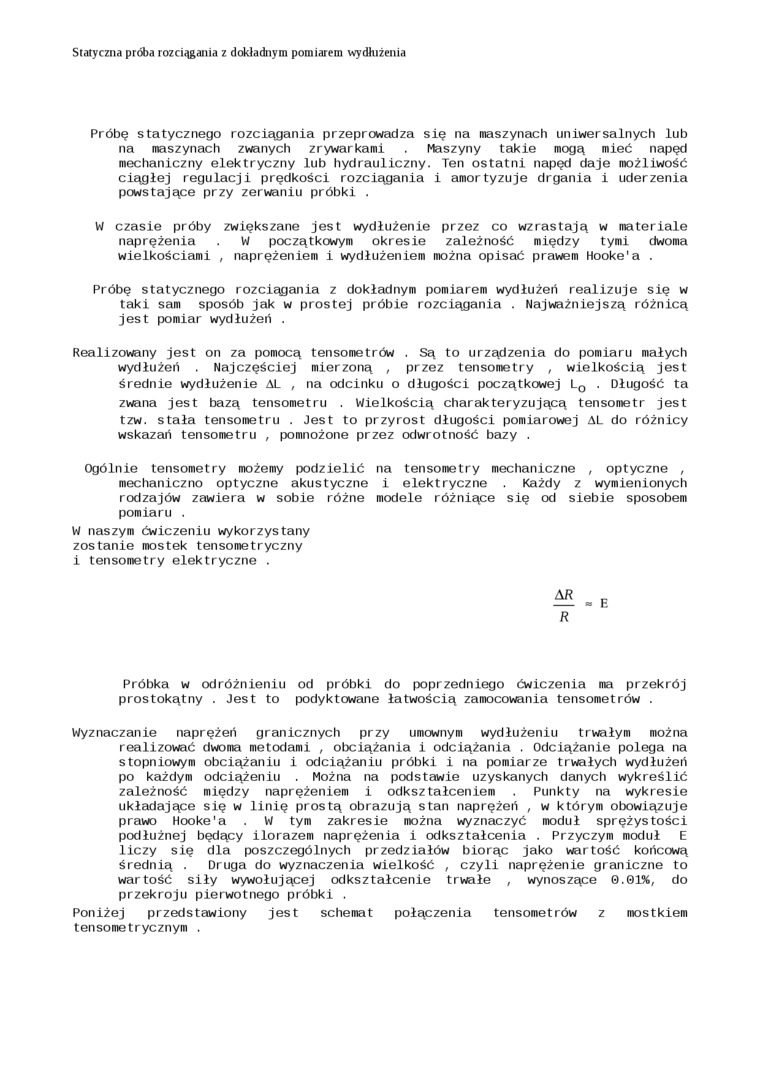

Statyczna próba rozciągania z dokładnym pomiarem wydłużenia

Próbę statycznego rozciągania przeprowadza się na maszynach uniwersalnych lub na maszynach zwanych zrywarkami Maszyny takie mogą mieć napęd mechaniczny elektryczny lub hydrauliczny. Ten ostatni napęd daje możliwość ciągłej regulacji prędkości rozciągania i amortyzuje drgania i uderzenia powstające przy zerwaniu próbki .

W czasie próby zwiększane jest wydłużenie przez co wzrastają w materiale naprężenia    W początkowym okresie zależność między tymi dwoma

wielkościami , naprężeniem i wydłużeniem można opisać prawem Hooke'a .

Próbę statycznego rozciągania z dokładnym pomiarem wydłużeń realizuje się w taki sam sposób jak w prostej próbie rozciągania . Najważniejszą różnicą jest pomiar wydłużeń .

Realizowany jest on za pomocą tensometrów . Są to urządzenia do pomiaru małych wydłużeń Najczęściej mierzoną , przez tensometry , wielkością jest średnie wydłużenie AL , na odcinku o długości początkowej L0 . Długość ta zwana jest bazą tensometru . Wielkością charakteryzującą tensometr jest tzw. stała tensometru . Jest to przyrost długości pomiarowej AL do różnicy wskazań tensometru , pomnożone przez odwrotność bazy .

Ogólnie tensometry możemy podzielić na tensometry mechaniczne , optyczne , mechaniczno optyczne akustyczne i elektryczne Każdy z wymienionych rodzajów zawiera w sobie różne modele różniące się od siebie sposobem pomiaru .

W naszym ćwiczeniu wykorzystany zostanie mostek tensometryczny i tensometry elektryczne .

m E


AR

R

Próbka w odróżnieniu od próbki do poprzedniego ćwiczenia ma przekrój prostokątny . Jest to podyktowane łatwością zamocowania tensometrów .

Wyznaczanie naprężeń granicznych przy umownym wydłużeniu trwałym można realizować dwoma metodami , obciążania i odciążania . Odciążanie polega na stopniowym obciążaniu i odciążaniu próbki i na pomiarze trwałych wydłużeń po każdym odciążeniu Można na podstawie uzyskanych danych wykreślić zależność między naprężeniem i odkształceniem Punkty na wykresie układające się w linię prostą obrazują stan naprężeń , w którym obowiązuje prawo Hooke'a W tym zakresie można wyznaczyć moduł sprężystości podłużnej będący ilorazem naprężenia i odkształcenia . Przyczym moduł E liczy się dla poszczególnych przedziałów biorąc jako wartość końcową średnią . Druga do wyznaczenia wielkość , czyli naprężenie graniczne to wartość siły wywołującej odkształcenie trwałe , wynoszące 0.01%, do przekroju pierwotnego próbki .

Poniżej przedstawiony jest schemat połączenia tensometrów z mostkiem tensometrycznym .
