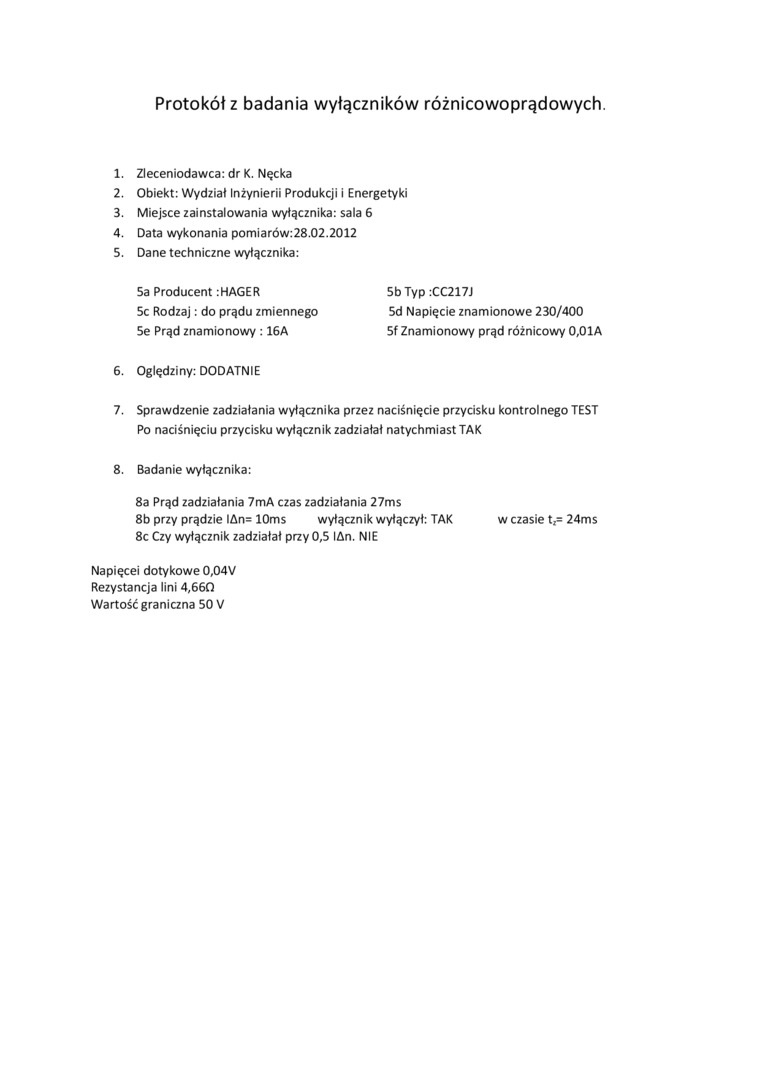

Protokół z badania wyłączników różnicowoprądowych.

1.    Zleceniodawca: dr K. Nęcka

2.    Obiekt: Wydział Inżynierii Produkcji i Energetyki

3.    Miejsce zainstalowania wyłącznika: sala 6

4.    Data wykonania pomiarów:28.02.2012

5.    Dane techniczne wyłącznika:

5a Producent:HAGER    5b Typ :CC217J

5c Rodzaj: do prądu zmiennego    5d Napięcie znamionowe 230/400

5e Prąd znamionowy : 16A    5f Znamionowy prąd różnicowy 0,01A

6.    Oględziny: DODATNIE

7.    Sprawdzenie zadziałania wyłącznika przez naciśnięcie przycisku kontrolnego TEST Po naciśnięciu przycisku wyłącznik zadziałał natychmiast TAK

8.    Badanie wyłącznika:

8a Prąd zadziałania 7mA czas zadziałania 27ms

8b przy prądzie IAn= lOms wyłącznik wyłączył: TAK    w czasie t*= 24ms

8c Czy wyłącznik zadziałał przy 0,5 lAn. NIE

Napięcei dotykowe 0,04V Rezystancja lini 4,660 Wartość graniczna 50 V
