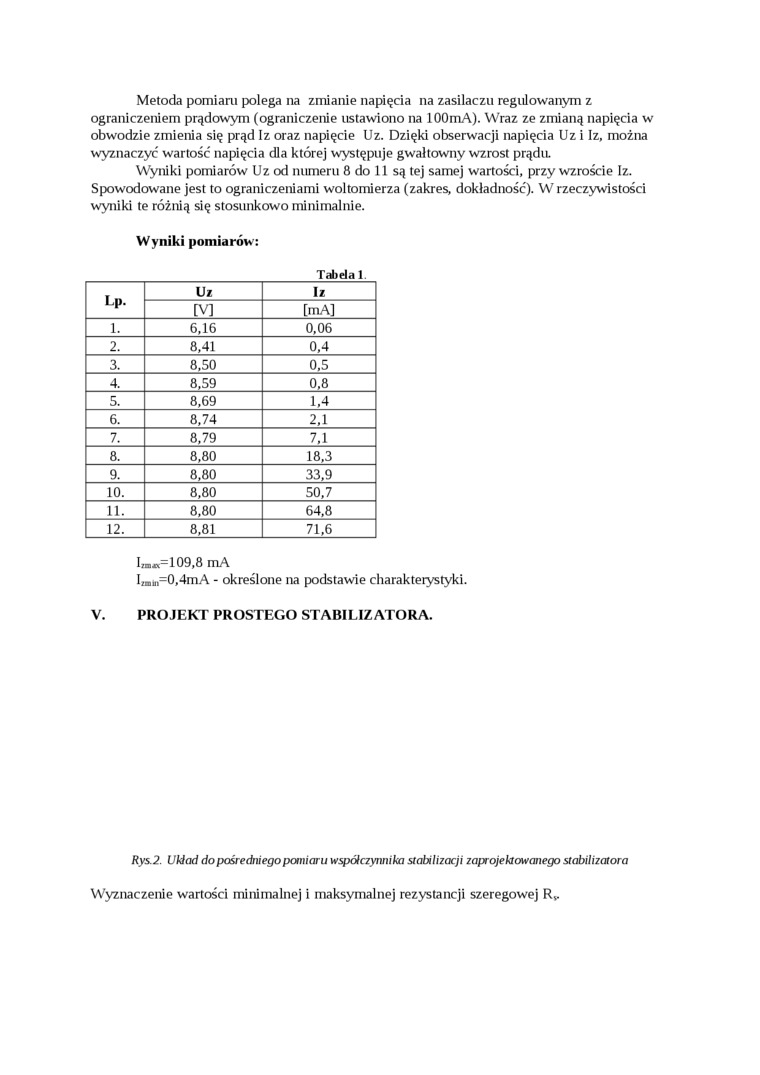

Metoda pomiani polega na zmianie napięcia na zasilaczu regulowanym z ograniczeniem prądowym (ograniczenie ustawiono na lOOmA). Wraz ze zmianą napięcia w obwodzie zmienia się prąd Iz oraz napięcie Uz. Dzięki obserwacji napięcia Uz i Iz, można wyznaczyć wartość napięcia dla której występuje gwałtowny wzrost prądu

Wyniki pomiarów Uz od numeru 8 do 11 są tej samej wartości, przy wzroście Iz. Spowodowane jest to ograniczeniami woltomierza (zakres, dokładność). W rzeczywistości wyniki te różnią się stosunkowo minimalnie.

Wyniki pomiarów:

Tabela 1

Lp.	Uz	Iz
	[V]	[mA]
1.	6,16	0,06
2.	8,41	0,4
3.	8,50	0,5
4.	8,59	0,8
5.	8,69	1,4
6.	8,74	2,1
7.	8,79	7.1
8.	8,80	18,3
9.	8,80	33,9
10.	8,80	50,7
11.	8,80	64,8
12.	8,81	71,6

I_m«= 109,8 mA

I/®m⁼0,4mA - określone na podstawie charakterystyki. V. PROJEKT PROSTEGO STABILIZATORA.

Rys.2. Układ do pośredniego pomiaru współczynnika stabilizacji zaprojektowanego stabilizatora

Wyznaczenie wartości minimalnej i maksymalnej rezystancji szeregowej R
