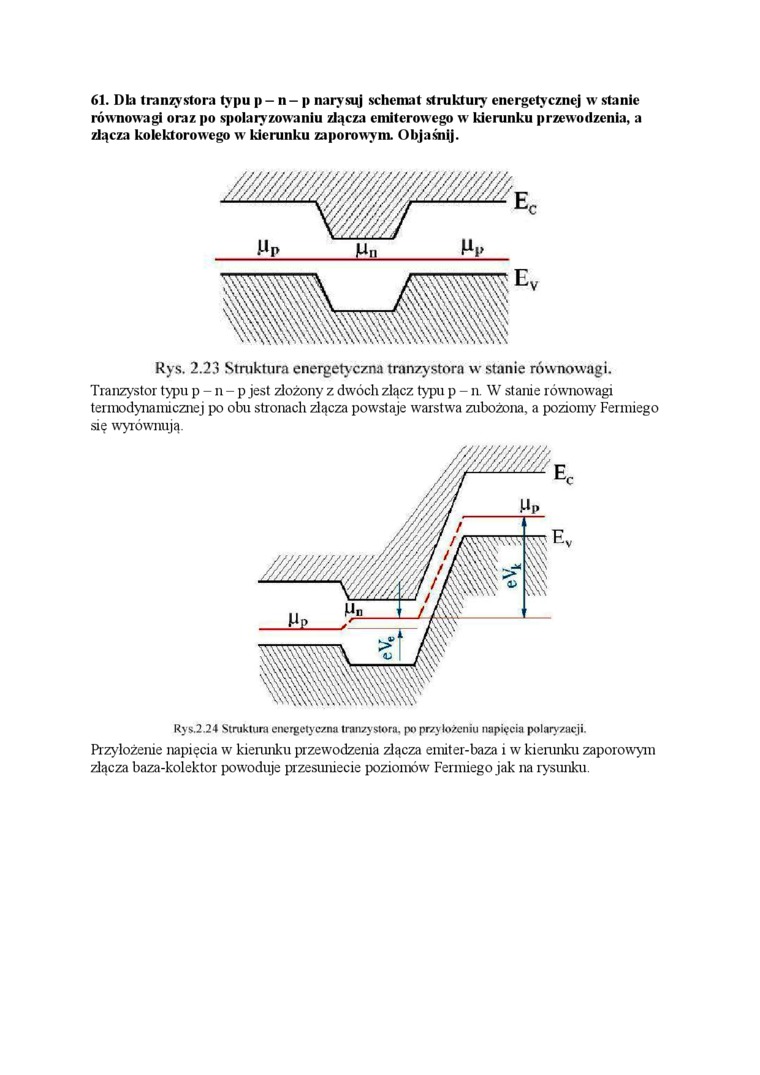

61. Dla tranzystora typu p — n- p narysuj schemat struktury energetycznej w stanie równowagi oraz po spolaryzowaniu złącza emiterowego w kierunku przewodzenia, a złącza kolektorowego w kierunku zaporowym. Objaśnij.

Rys. 2.23 Struktura energetyczna tranzy stora w stanie równowagi. Tranzystor typu p - n - p jest złożony z dwóch złącz typu p - n. W stanie równowagi termodynamicznej po obu stronach złącza powstaje warstwa zubożona, a poziomy Fermiego się wyrównują.

Rvs.2.24 Struktuni energetyczna tranzystora, po przyłożeniu napięcia polaryzacji. Przyłożenie napięcia w kierunku przewodzenia złącza emiter-baza i w kierunku zaporowym złącza baza-kolektor powoduje przesuniecie poziomów Fermiego jak na rysunku.
