egzamin 2007 pop 2

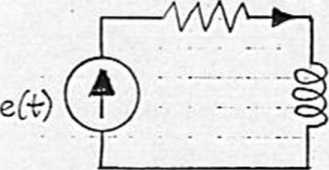

2. Dla obwodu pokazanego na rysunku narysuj schemat dla wskazów. Wyprowadź wzór na wsi prądu płynącego przez obwód. Na tej podstawie znajdź prąd /(/). Oblicz ten prąd przyjmując.
e(t) = Ecos(ć)0r + <p0), E- IV, co0 = 2ąf0 rad/s, /0 = 1 MHz, <p0 = 0, R = 8 kQ, L-1 mH. Zapisz i narysuj widma sygnałów' występujących w tym obwodzie.
Odpowiedź do zadania 2.
\
>
r
