b) układ z poprawnie mierzonym prądem;

U = 111 [V] I = 600,5 [mA] P = 4 [W]

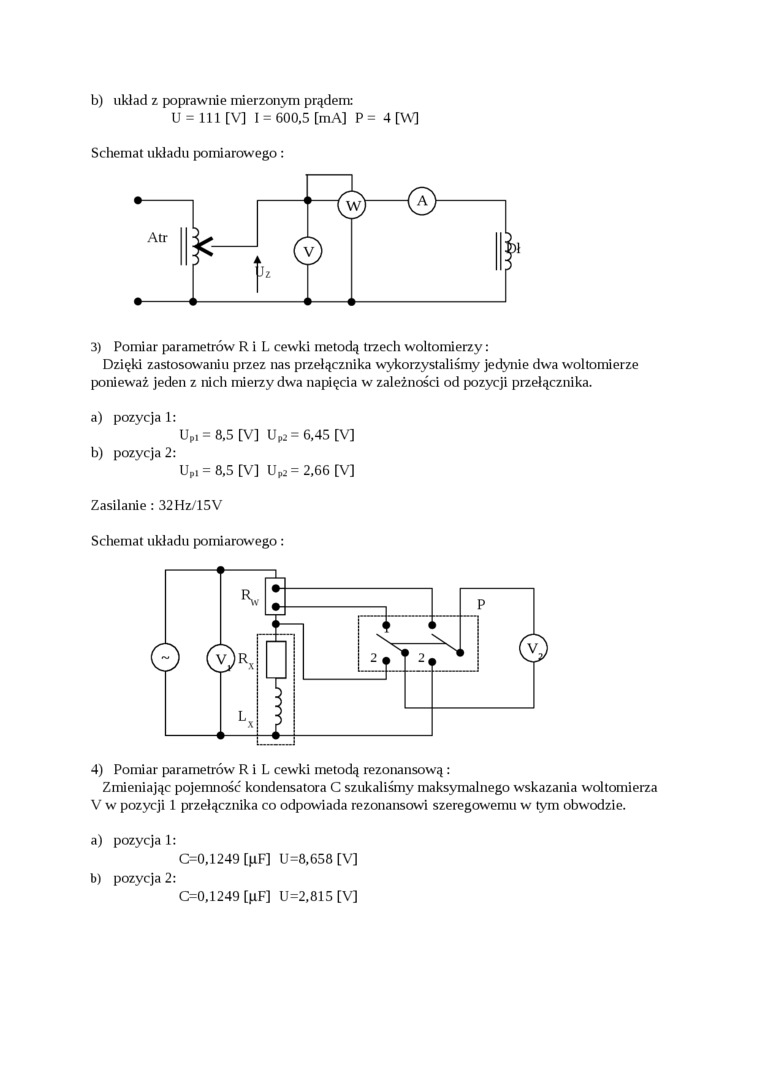

Schemat układu pomiarowego:

3) Pomiar parametrów R i L cewki metodą trzech woltomierzy:

Dzięki zastosowaniu przez nas przełącznika wykorzystaliśmy jedynie dwa woltomierze ponieważ jeden z nich mierzy dwa napięcia w zależności od pozycji przełącznika.

a)    pozycja 1:

U_p, = 8,5 [V] U_P2 = 6,45 [V]

b)    pozycja 2:

Upi = 8,5 [V] U_P2 = 2,66 [V]

Zasilanie: 32Hz/15V Schemat układu pomiarowego:

4) Pomiar parametrów R i L cewki metodą rezonansową :

Zmieniając pojemność kondensatora C szukaliśmy maksymalnego wskazania woltomierza V w pozycji 1 przełącznika co odpowiada rezonansowi szeregowemu w tym obwodzie.

a)    pozycja 1:

00,1249 [pF] U=8,658 [V]

b)    pozycja 2:

00,1249 [pF] 11=2,815 [V]
