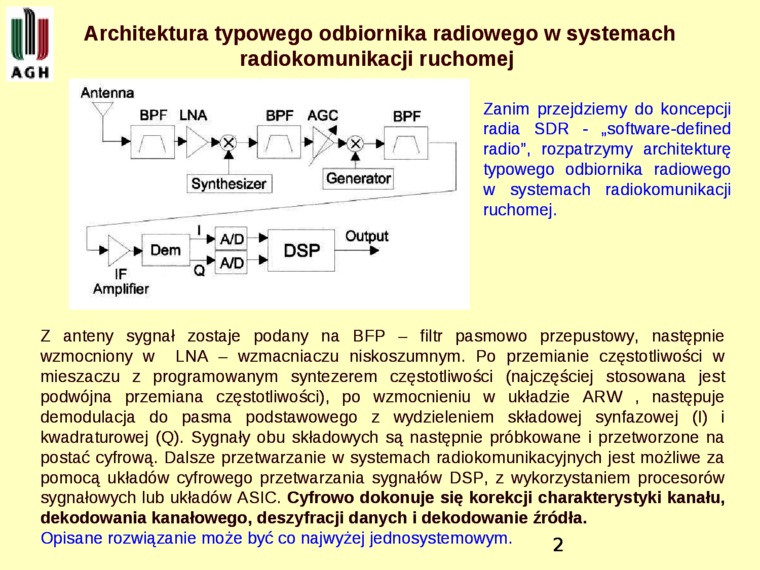

Architektura typowego odbiornika radiowego w systemach radiokomunikacji ruchomej

Antenna

BPF LNA    BPF AGC    BPF

T ^ t \—

Synthesizer ] CSenerator

Output -►

O*-*⁰

DSP

Zanim przejdziemy do koncepcji radia SDR - „software-defined radio”, rozpatrzymy architekturę typowego odbiornika radiowego w systemach radiokomunikacji ruchomej.

►    ► Dem

Amplifier

Z anteny sygnał zostaje podany na BFP - filtr pasmowo przepustowy, następnie wzmocniony w LNA - wzmacniaczu niskoszumnym. Po przemianie częstotliwości w mieszaczu z programowanym syntezerem częstotliwości (najczęściej stosowana jest podwójna przemiana częstotliwości), po wzmocnieniu w układzie ARW , następuje demodulacja do pasma podstawowego z wydzieleniem składowej synfazowej (I) i kwadraturowej (Q). Sygnały obu składowych są następnie próbkowane i przetworzone na postać cyfrową. Dalsze przetwarzanie w systemach radiokomunikacyjnych jest możliwe za pomocą układów cyfrowego przetwarzania sygnałów DSP, z wykorzystaniem procesorów sygnałowych lub układów ASIC. Cyfrowo dokonuje się korekcji charakterystyki kanału, dekodowania kanałowego, deszyfracji danych i dekodowanie źródła.

Opisane rozwiązanie może być co najwyżej jednosystemowym. ?
