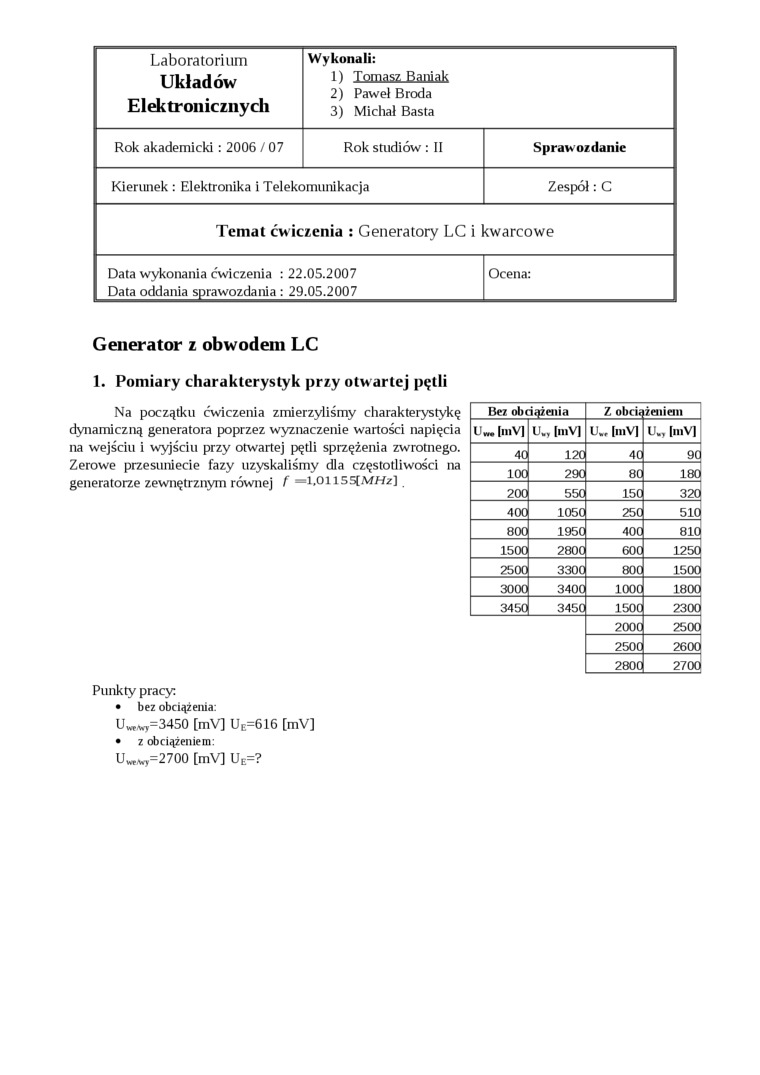

Laboratorium Układów Elektronicznych	Wykonali: 1)    Tomasz Baniak 2)    Paweł Broda 3)    Michał Basta
Rok akademicki: 2006 / 07	Rok studiów: II	Sprawozdanie
Kierunek : Elektronika i Telekomunikacja		Zespół: C
Temat ćwiczenia : Generatory LC i kwarcowe
Data wykonania ćwiczenia : 22.05.2007		Ocena:
Data oddania sprawozdania : 29.05.2007

Generator z obwodem LC

1. Pomiary charakterystyk przy otwartej pętli

Bez obciążenia		Z obci^	żenieni
U w* |niVl	U„, ImVl	ImVl	lk, [mV]
40	120	40	90
100	29C	80	180
200	55C	150	32c|
400	1050	250	5ld
800	1950	400	8lÓ
1500	2800	600	1250
2500	330C	800	1500
3000	3400	1000	1800
3450	345C	1500	2300
		2000	2500
		2500	2600
		2800	27001

Na początku ćwiczenia zmierzyliśmy charakterystykę dynamiczną generatora poprzez wyznaczenie wartości napięcia na wejściu i wyjściu przy otwartej pędi sprzężenia zwrotnego. Zerowe przesuniecie fazy uzyskaliśmy dla częstotliwości na generatorze zewnętrznym równej f —l.Oll55[MHz].

Punkty pracy:

•    bez obciążenia:

=3450 [mV] U_e=616 [mV]

•    z obciążeniem:

U_wvy=2700 [mV] U_E=?
