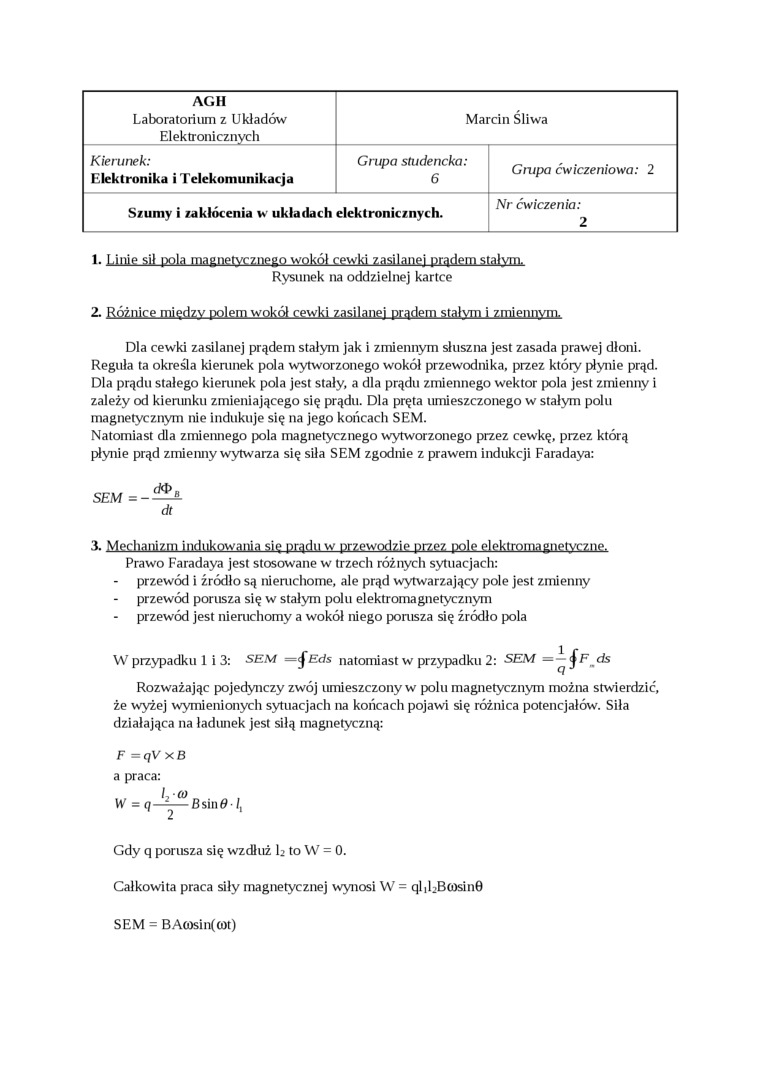

AGH Laboratorium z Układów Elektronicznych	Marcin Śliwa
Kierunek: Elektronika i Telekomunikacja	Grupa studencka: 6	Grupa ćwiczeniowa: 2
Szumy i zakłócenia w układach elektronicznych.		Nr ćwiczenia: 2

1.    Unie sił pola maŁiietyczne&o wokół cewki zasilanej prądem stałym.

Rysunek na oddzielnej kartce

2.    Różnice między polem wokół cewki zasilanej prądem stałym i zmiennym.

Dla cewki zasilanej prądem stałym jak i zmiennym słuszna jest zasada prawej dłoni. Reguła ta określa kierunek pola wytworzonego wokół przewodnika, przez który płynie prąd. Dla prądu stałego kierunek pola jest stały, a dla prądu zmiennego wektor pola jest zmienny i zależy od kierunku zmieniającego się prądu. Dla pręta umieszczonego w stałym polu magnetycznym nie indukuje się na jego końcach SEM.

Natomiast dla zmiennego pola magnetycznego wytworzonego przez cewkę, przez którą płynie prąd zmienny wytwarza się siła SEM zgodnie z prawem indukcji Faradaya:

SEM

c»I>b

dt

3. Mechanizm indukowania się prądu w przewodzie pracz pole elektromagnetyczne, Prawo Faradaya jest stosowane w trzech różnych sytuacjach: przewód i źródło są nieruchome, ale prąd wytwarzający pole jest zmienny przewód porusza się w stałym polu elektromagnetycznym przewód jest nieruchomy a wokół niego porusza się źródło pola

W przypadku 1 i 3:

SEM

natomiast w przypadku 2: SEM —

Rozważając pojedynczy zwój umieszczony w polu magnetycznym można stwierdzić, że wyżej wymienionych sytuacjach na końcach pojawi się różnica potencjałów. Siła działająca na ładunek jest siłą magnetyczną:

F =qVxB a praca:

L co

W = q-B sin O L

/ ₂ .

Gdy q porusza się wzdłuż b to W = 0.

Całkowita praca siły magnetycznej wynosi W = ąhbBosinO

SEM = BA<osin(cot)
