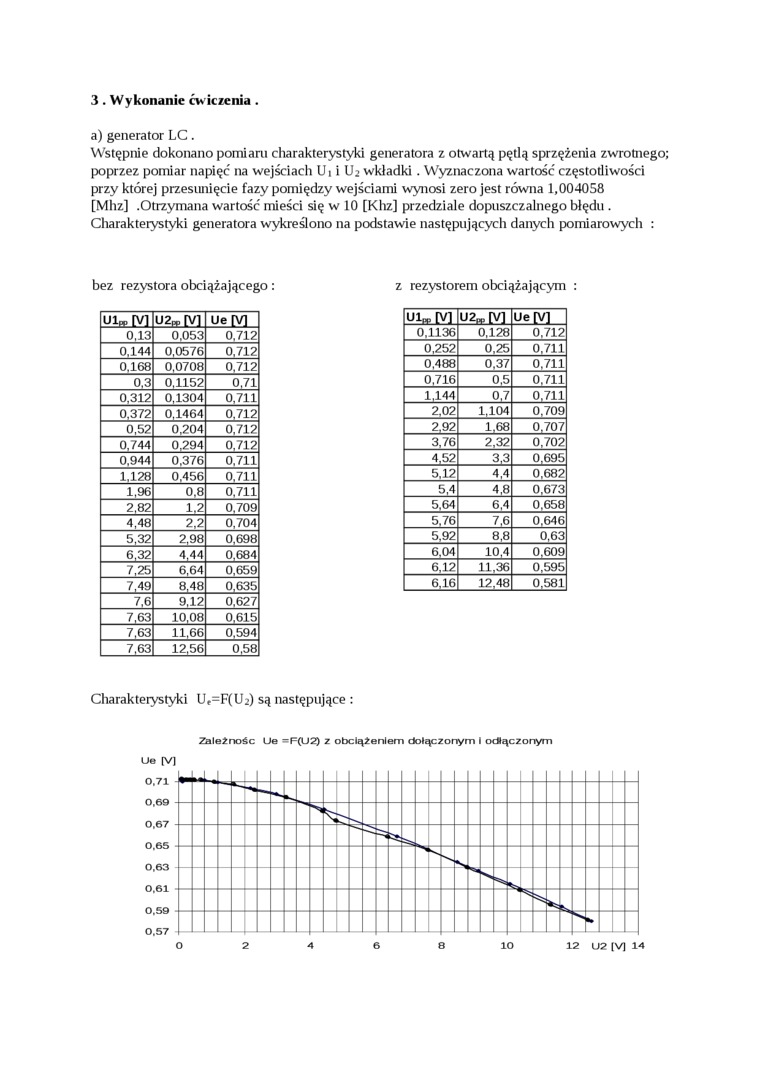

3 . Wykonanie ćwiczenia .

a) generator LC.

Wstępnie dokonano pomiaru charakterystyki generatora z otwartą pętlą sprzężenia zwrotnego; poprzez pomiar napięć na wejściach Ui i U2 wkładki. Wyznaczona wartość częstotliwości przy której przesunięcie fazy pomiędzy wejściami wynosi zero jest równa 1,004058 [Mhz] .Otrzymana wartość mieści się w 10 [Khz] przedziale dopuszczalnego błędu . Charakterystyki generatora wykreślono na podstawie następujących danych pomiarowych :

bez rezystora obciążającego :    z rezystorem obciążającym :

Ulf* [V]	U2pp [V]	Ue[V]
0.13	0.053	0.712
0,144	0,0576	0.712
0.168	0.0708	0.712
0.3	0.1152	0.71
0,312	0,1304	0,711
0,372	0.1464	0.712
0,52	0,204	0,712
0,744	0,294	0,712
0.944	0.376	0.711
1,128	0.456	0.711
1,96	0.8	0.711
2.82	1.2	0.709
4,48	2,2	0,704
5,32	2,98	0,698
6,32	4,44	0.684
7,25	6,64	0,659
7,49	8,48	0,635
7.6	9,12	0,627
7,63	10,08	0,615
7.63	11,66	0.594
7.63	12,56	0.58

Ul,* M	U2,* [V]	Ue [V]
0.1136	0,128	0.712
0,252	0,25	0.711
0.488	0.37	0,711
0.716	0.5	0.711
1.144	0.7	0.711
2,02	1,104	0,709
2.92	1.68	0.707
3,76	2,32	0,702
4,52	3,3	0,695
5,12	4,4	0.682
5.4	4,8	0,673
5.64	6.4	0.658
5.76	7.6	0.646
5.92	8,8	0,63
6.04	10.4	0.609
6,12	11,36	0,595
6.16	12,48	0,581

Charakteiystyki U_f=F(U2) są następujące ;

Zależność Ue =F(U2) z obciążeniem dołączonym I odłączonym

O    2    4    6    8    10    12 U2 [V] 14
