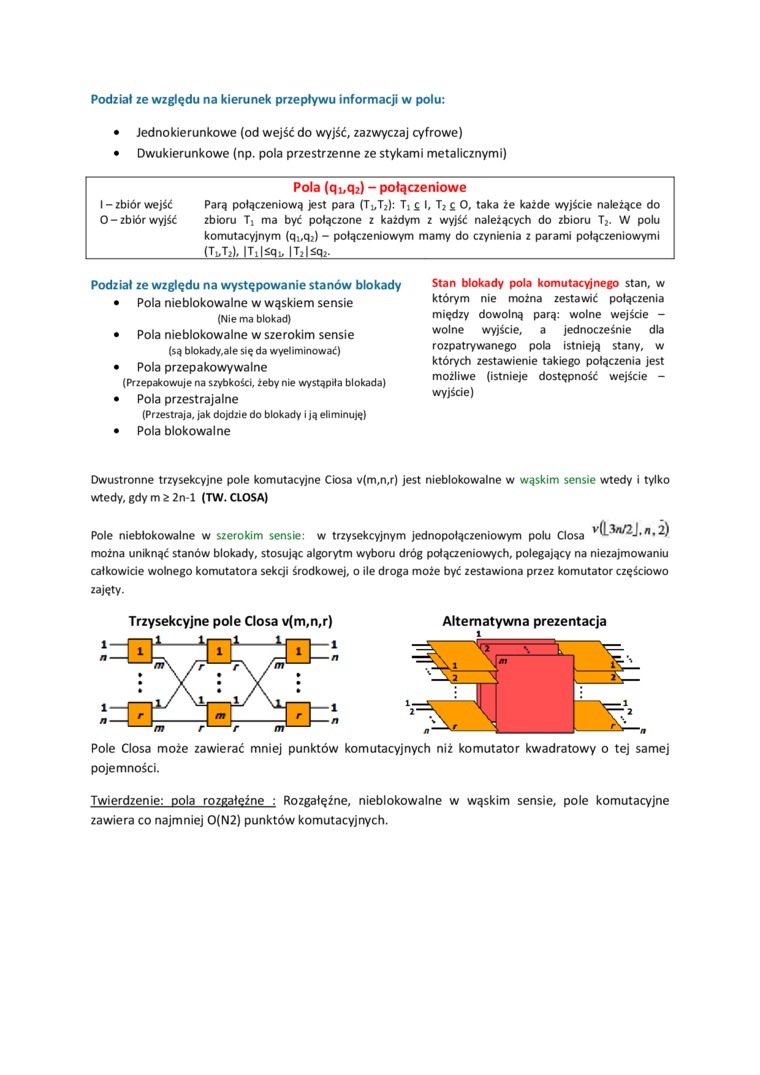

Podział ze względu na kierunek przepływu informacji w polu:

•    Jednokierunkowe (od wejść do wyjść, zazwyczaj cyfrowe)

•    Dwukierunkowe (np. pola przestrzenne ze stykami metalicznymi)

Pola (qi^q2> - połączeniowe

I-zbiór wejść    Parą połączeniową jest para (Tł,T₂): Tj £ I, T₂ £ O, taka że każde wyjście należące do

O-zbiór wyjść    zbioru Ti ma być połączone z każdym z wyjść należących do zbioru T₂. W polu

komutacyjnym (q_łfq₂) - połączeniowym mamy do czynienia z parami połączeniowymi _(TuTz), |Ti|Squ |T₂|*q₂._

Stan blokady pola komutacyjnego stan, w którym nie można zestawić połączenia między dowolną parą: wolne wejście -wolne wyjście, a jednocześnie dla rozpatrywanego pola istnieją stany, w których zestawienie takiego połączenia jest możliwe (istnieje dostępność wejście -wyjście)

Podział ze względu na występowanie stanów blokady

•    Pola nieblokowalne w wąskiem sensie

(Nie ma blokad)

•    Pola nieblokowalne w szerokim sensie

(są bk)kady,ale się da wyeliminować)

•    Pola przepakowywalne

(Przepakowuje na szybkości, żeby nie wystąpiła blokada)

•    Pola przestrajalne

(Przestraja, jak dojdzie do blokady i ją eliminuję)

•    Pola blokowalne

Dwustronne trzysekcyjne pole komutacyjne Ciosa v(m,n,r) jest nieblokowalne w wąskim sensie wtedy i tylko wtedy, gdy m ź 2n-l (TW. CLOSA)

Pole nieblokowalne w szerokim sensie: w trzysekcyjnym jednopołączeniowym polu Ciosa można uniknąć stanów blokady, stosując algorytm wyboru dróg połączeniowych, polegający na niezajmowaniu całkowicie wolnego komutatora sekcji środkowej, o ile droga może być zestawiona przez komutator częściowo zajęty.

Trzysekcyjne pole Ciosa v(m,n,r)    Alternatywna prezentacja

Pole Ciosa może zawierać mniej punktów komutacyjnych niż komutator kwadratowy o tej samej pojemności.

Twierdzenie: pola rozeałeźne : Rozgałęźne, nieblokowalne w wąskim sensie, pole komutacyjne zawiera co najmniej 0(N2) punktów komutacyjnych.
