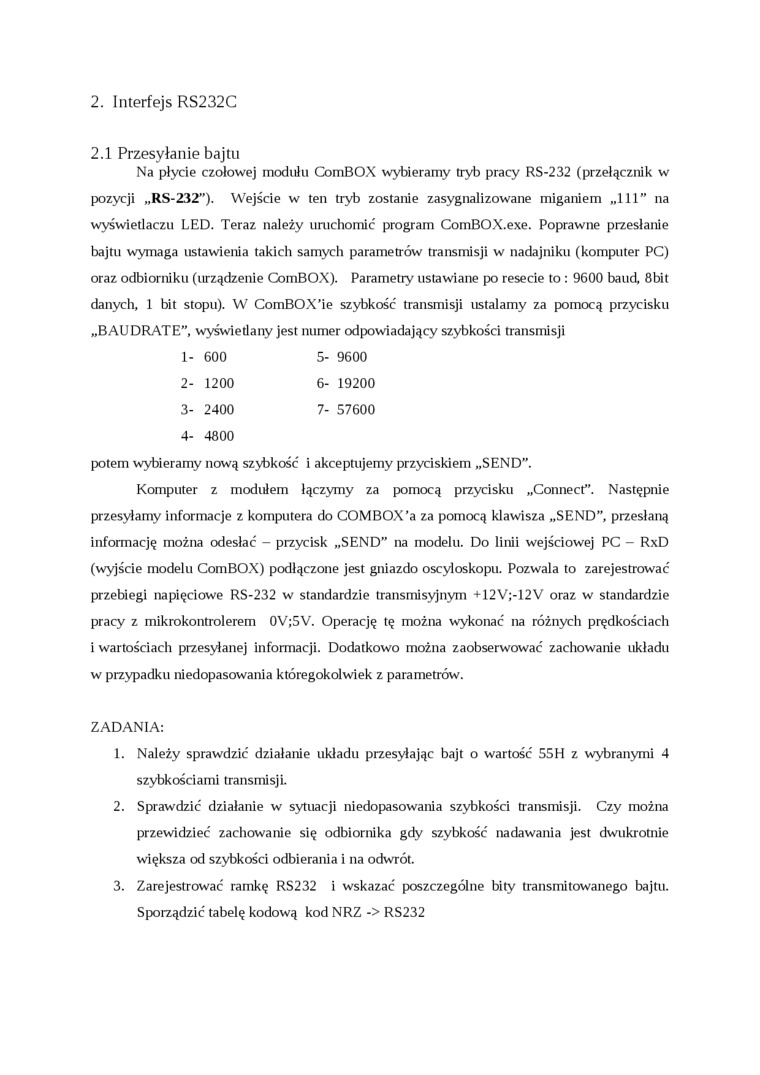

2. Interfejs RS232C

2.1 Przesyłanie bajtu

Na płycie czołowej modułu ComBOX wybieramy tryb pracy RS-232 (przełącznik w pozycji „RS-232”). Wejście w ten tryb zostanie zasygnalizowane miganiem „111” na wyświetlaczu LED. Teraz należy uruchomić: program ComBOX.exe. Poprawne przesłanie bajtu wymaga ustawienia takicli samych parametrów transmisji w nadajniku (komputer PC) oraz odbiorniku (urządzenie ComBOX). Parametry ustawiane po resecie to : 9600 baud, 8bit danych, 1 bit stopu). W ComBOX'ie szybkość transmisji ustalamy za pomocą przycisku „BAUDRATE”, wyświetlany jest numer odpowiadający szybkości transmisji

1- 600

5- 9600

2- 1200

6- 19200

3- 2400

7- 57600

4- 4800

potem wybieramy nową szybkość i akceptujemy przyciskiem „SEND”.

Komputer z modułem łączymy za pomocą przycisku „Connect”. Następnie przesyłamy informacje z komputera do COMBOX’a za pomocą klawisza „SEND”, przesłaną informację można odesłać - przycisk „SEND” na modelu. Do linii wejściowej PC - RxD (wyjście modelu ComBOX) podłączone jest gniazdo oscyloskopu. Pozwala to zarejestrować przebiegi napięciowe RS-232 w standardzie transmisyjnym +12V;-12V oraz w standardzie pracy z mikrokontrolerem 0V;5V. Operację tę można wykonać na różnych prędkościach i wartościach przesyłanej informacji. Dodatkowo można zaobserwować zachowanie układu w przypadku niedopasowania któregokolwiek z parametrów.

ZADANIA:

1.    Należy sprawdzić działanie układu przesyłając bajt o wartość 55H z wybranymi 4 szybkościami transmisji.

2.    Sprawdzić działanie w sytuacji niedopasowania szybkości transmisji. Czy można przewidzieć zachowanie się odbiornika gdy szybkość nadawania jest dwukrotnie większa od szybkości odbierania i na odwrót.

3.    Zarejestrować ramkę RS232 i wskazać poszczególne bity transmitowanego bajtu. Sporządzić tabelę kodową kod NRZ -> RS232
