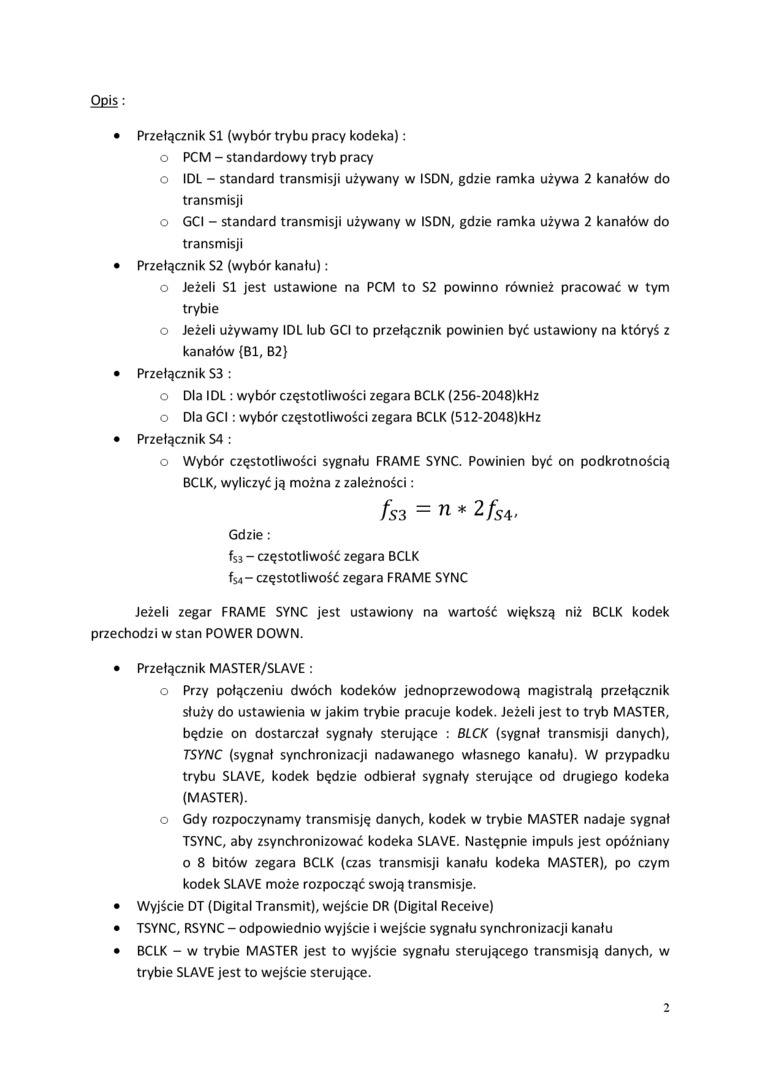

Opis:

•    Przełącznik SI (wybór trybu pracy kodeka):

o PCM - standardowy tryb pracy

o IDL - standard transmisji używany w ISDN, gdzie ramka używa 2 kanałów do transmisji

o GCI - standard transmisji używany w ISDN, gdzie ramka używa 2 kanałów do transmisji

•    Przełącznik S2 (wybór kanału):

o Jeżeli SI jest ustawione na PCM to S2 powinno również pracować w tym trybie

o Jeżeli używamy IDL lub GCI to przełącznik powinien być ustawiony na któryś z kanałów (BI, B2)

•    Przełącznik S3 :

o Dla IDL : wybór częstotliwości zegara BCLK (256-2048)kHz

o Dla GCI: wybór częstotliwości zegara BCLK (512-2048)kHz

•    Przełącznik S4 :

o Wybór częstotliwości sygnału FRAME SYNC. Powinien być on podkrotnością BCLK, wyliczyć ją można z zależności:

fs3 ^{= n 1} 2/s4,

Gdzie:

f_SB - częstotliwość zegara BCLK f_S4- częstotliwość zegara FRAME SYNC

Jeżeli zegar FRAME SYNC jest ustawiony na wartość większą niż BCLK kodek przechodzi w stan POWER DOWN.

1

   Przełącznik MASTER/SLAVE :

o Przy połączeniu dwóch kodeków jednoprzewodową magistralą przełącznik służy do ustawienia w jakim trybie pracuje kodek. Jeżeli jest to tryb MASTER, będzie on dostarczał sygnały sterujące : BLCK (sygnał transmisji danych), TSYNC (sygnał synchronizacji nadawanego własnego kanału). W przypadku trybu SLAVE, kodek będzie odbierał sygnały sterujące od drugiego kodeka (MASTER).

o Gdy rozpoczynamy transmisję danych, kodek w trybie MASTER nadaje sygnał TSYNC, aby zsynchronizować kodeka SLAVE. Następnie impuls jest opóźniany o 8 bitów zegara BCLK (czas transmisji kanału kodeka MASTER), po czym kodek SLAVE może rozpocząć swoją transmisje.

•    Wyjście DT (Digital Transmit), wejście DR (Digital Receive)

•    TSYNC, RSYNC - odpowiednio wyjście i wejście sygnału synchronizacji kanału

•    BCLK - w trybie MASTER jest to wyjście sygnału sterującego transmisją danych, w trybie SLAVE jest to wejście sterujące.
