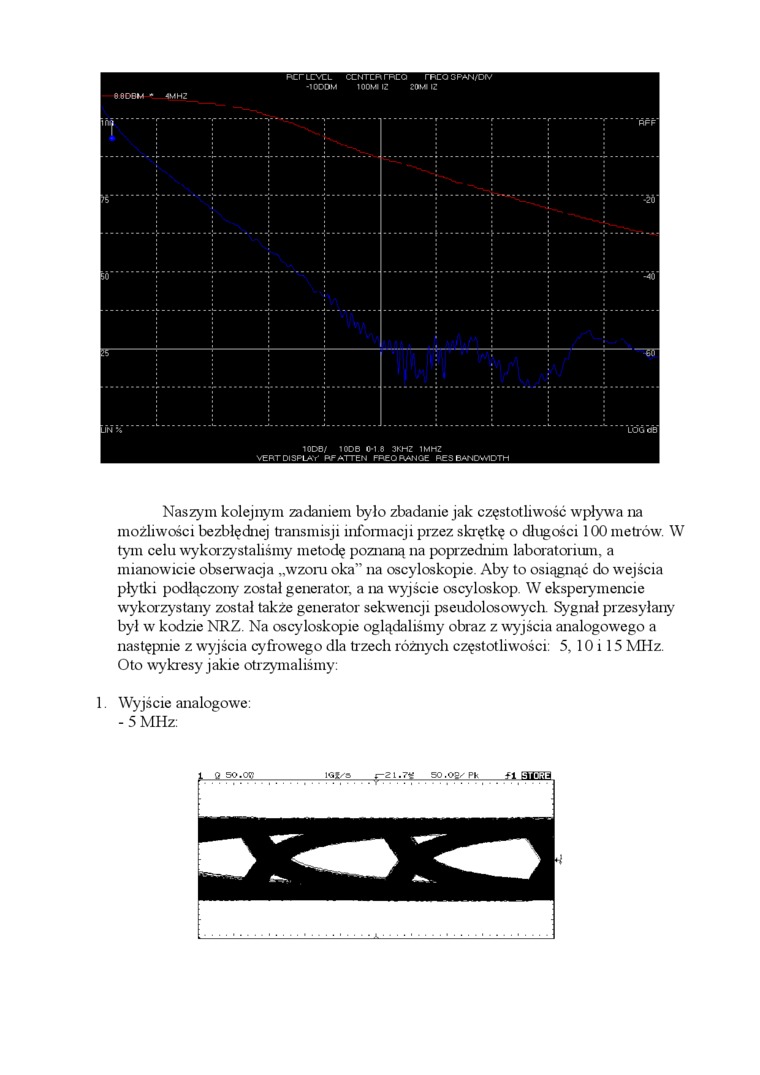

Naszym kolejnym zadaniem było zbadanie jak częstotliwość wpływa na możliwości bezbłędnej transmisji infonnacji przez skrętkę o długości 100 metrów. W tym celu wykorzystaliśmy metodę poznaną na poprzednim laboratorium, a mianowicie obserwacja „wzoru oka” na oscyloskopie Aby to osiągnąć do wejścia płytki podłączony został generator, a na wyjście oscyloskop. W eksperymencie wykorzystany został także generator sekwencji pseudolosowych. Sygnał przesyłany byl w kodzie NRZ. Na oscyloskopie oglądaliśmy obraz z wyjścia analogowego a następnie z wyjścia cyfrowego dla trzech różnych częstotliwości: 5, 10 i 15 MHz. Oto wykresy jakie otrzymaliśmy:

1 Wyjście analogowe:

- 5 MHz:
