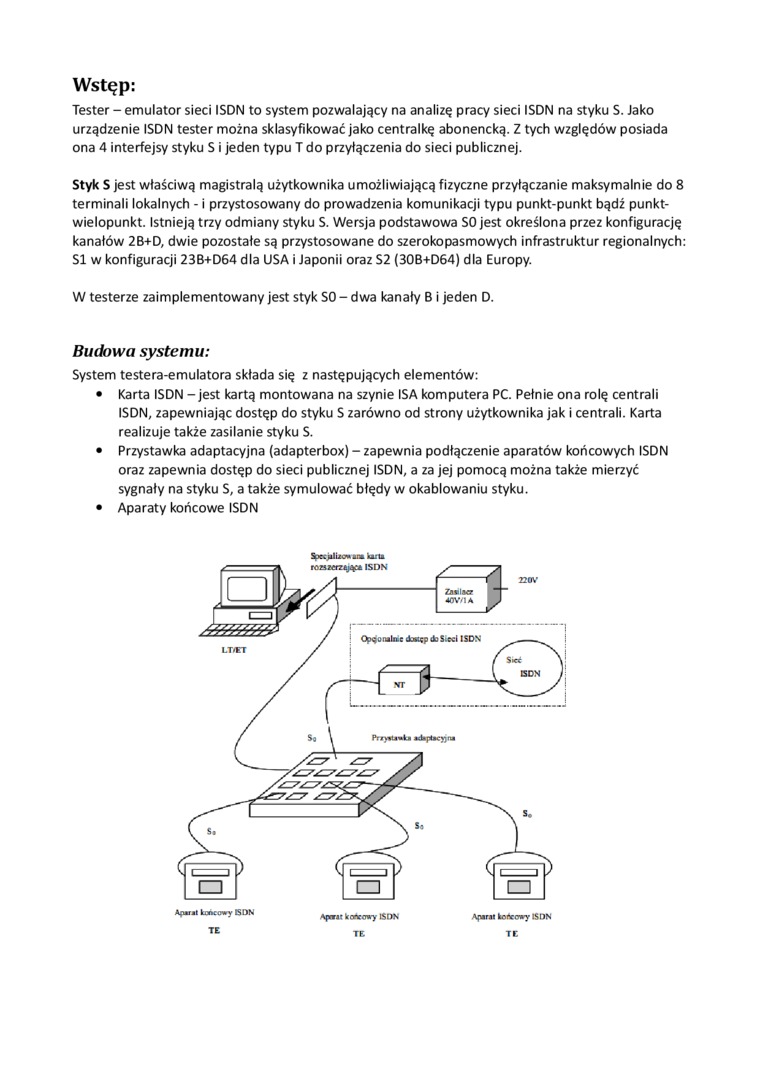

Wstęp:

Tester - emulator sieci ISDN to system pozwalający na analizę pracy sieci ISDN na styku S. Jako urządzenie ISDN tester można sklasyfikować jako centralkę abonencką. Z tych względów posiada ona 4 interfejsy styku S i jeden typu T do przyłączenia do sieci publicznej.

Styk S jest właściwą magistralą użytkownika umożliwiającą fizyczne przyłączanie maksymalnie do 8 terminali lokalnych - i przystosowany do prowadzenia komunikacji typu punkt-punkt bądź punkt-wielopunkt. Istnieją trzy odmiany styku S. Wersja podstawowa SO jest określona przez konfigurację kanałów 2B+D, dwie pozostałe są przystosowane do szerokopasmowych infrastruktur regionalnych: SI w konfiguracji 23B+D64 dla USA i Japonii oraz S2 (30B+D64) dla Europy.

W testerze zaimplementowany jest styk SO - dwa kanały B i jeden D.

Budowa systemu:

System testera-emulatora składa się z następujących elementów:

•    Karta ISDN - jest kartą montowana na szynie ISA komputera PC. Pełnie ona rolę centrali ISDN, zapewniając dostęp do styku S zarówno od strony użytkownika jak i centrali. Karta realizuje także zasilanie styku S.

•    Przystawka adaptacyjna (adapterbox) - zapewnia podłączenie aparatów końcowych ISDN oraz zapewnia dostęp do sieci publicznej ISDN, a za jej pomocą można także mierzyć sygnały na styku S, a także symulować błędy w okablowaniu styku.

•    Aparaty końcowe ISDN

SpccjUuow ana kaila

Aparat końcowy BON TE

TE
