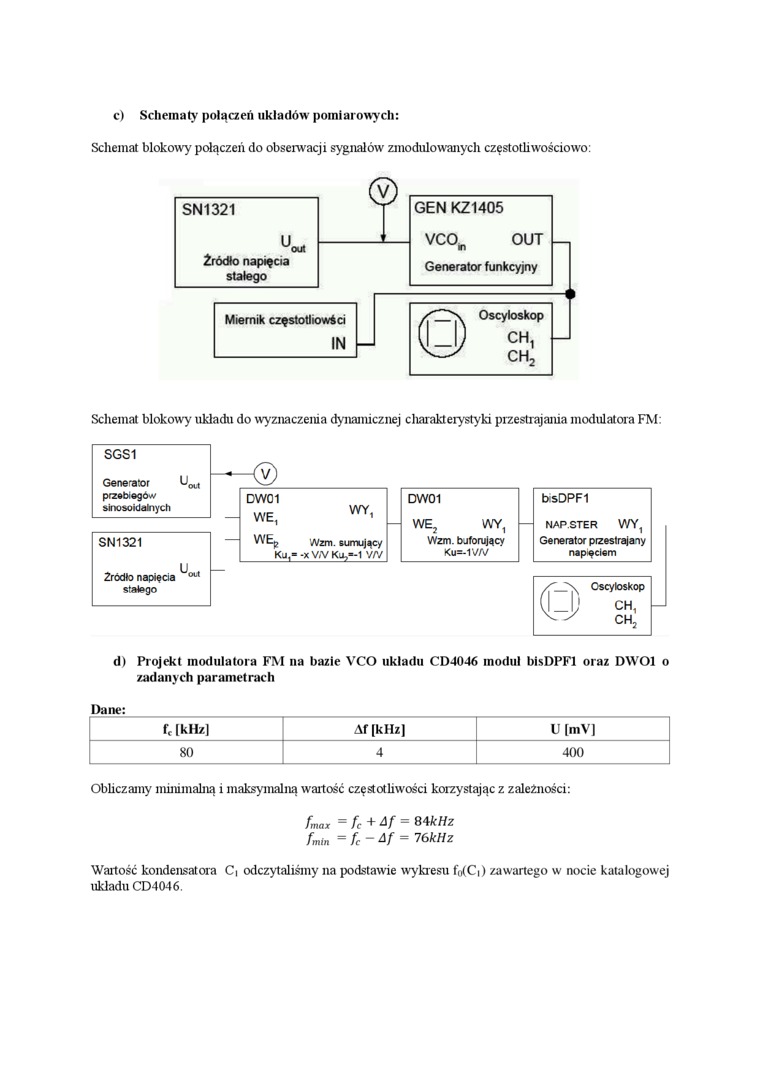

c) Schematy połączeń układów pomiarowych:
Schemat blokowy połączeń do obserwacji sygnałów' zmodulowanych częstotliwościowe:
Schemat blokowy układu do wyznaczenia dynamicznej cliarakterystyki przestrajarua modulatora FM:
d) Projekt modulatora FM na bazie VCO układu CD4046 moduł bisDPFl oraz DWOI o zadanych parametrach
Dane:
|
fc [kHz] |
Af [kHz] |
U[mV] |
|
80 |
4 |
400 |
Obliczamy minimalną i maksymalną wrartość częstotliwości korzystając z zależności:
Lax =fc+Af = 84kHz
Lin =fc-Af = 76kHz
Wartość kondensatora C| odczytaliśmy na podstawie wykresu fo(Ci) zawartego w nocie katalogowej układu CD4046.
