Ui i U2 przykładane napięcia o częstotliwościach odpowiednio równych Vi i V₂

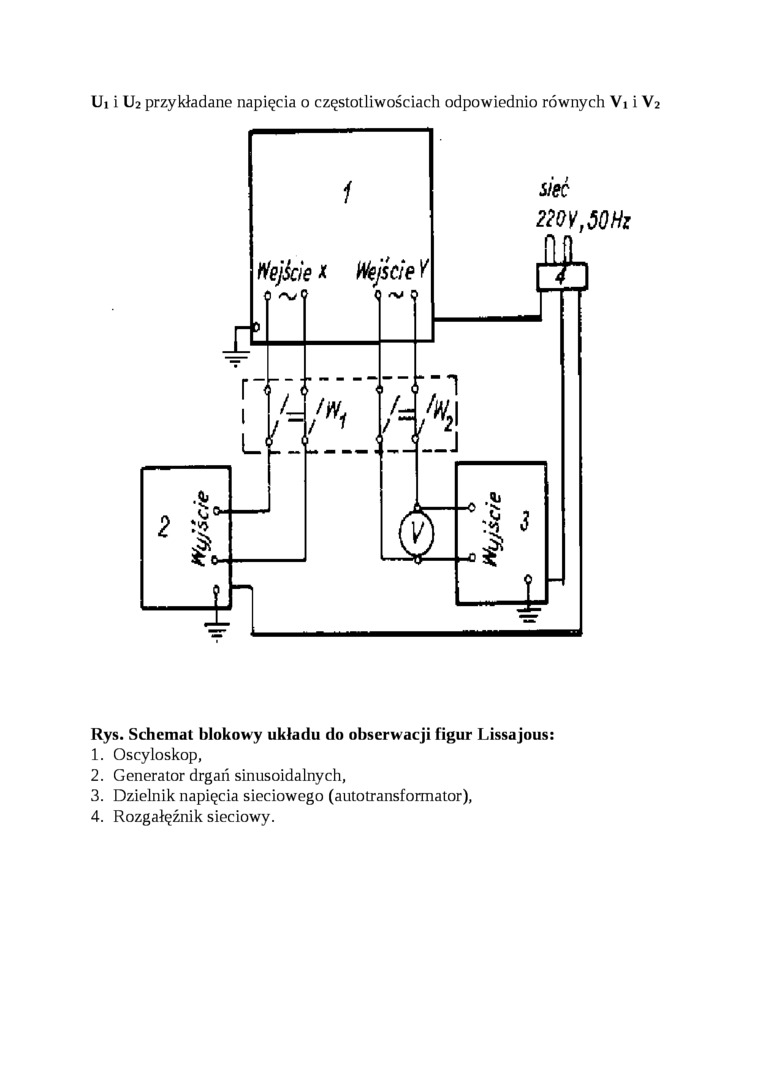

Rys. Schemat blokowy układu do obserwacji figur Lissajous:

1.    Oscyloskop,

2.    Generator drgań sinusoidalnych,

3.    Dzielnik napięcia sieciowego (autotransformator),

4.    Rozgałęźnik sieciowy.
