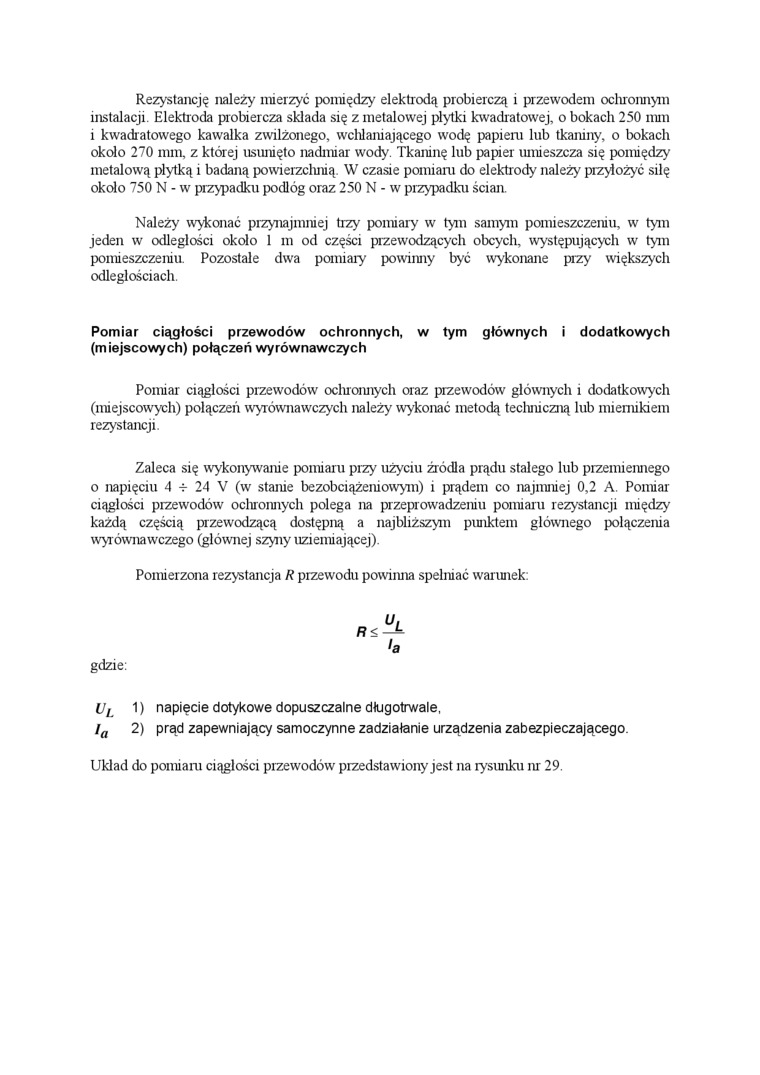

Rezystancję należy mierzyć pomiędzy' elektrodą probierczą i przewodem ochronnym instalacji Elektroda probiercza składa się z metalowej płytki kwadratowej, o bokach 250 mm i kwadratowego kawałka zwilżonego, wchłaniającego wodę papient lub tkaniny, o bokach około 270 mm, z której usunięto nadmiar wody. Tkaninę lub papier umieszcza się pomiędzy metalową płytką i badaną powierzchnią. W czasie pomiaru do elektrody należy przyłożyć silę około 750 N - w przypadku podłóg oraz 250 N - w przypadku ścian.

Należy wykonać przynajmniej trzy pomiary w tym samym pomieszczeniu, w tym jeden w odległości około 1 m od części przewodzących obcych, występujących w tym pomieszczeniu. Pozostałe dwa pomiary powinny być wykonane przy większych odległościach.

Pomiar ciągłości przewodów ochronnych, w tym głównych i dodatkowych (miejscowych) połączeń wyrównawczych

Pomiar ciągłości przewodów ochronnych oraz przewodów głównych i dodatkowych (miejscowych) połączeń wyrównawczych należy wykonać metodą techniczną lub miernikiem rezystancji.

Zaleca się wykonywanie pomiaru przy użyciu źródła prądu stałego lub przemiennego o napięciu 4 -r 24 V (w stanie bezobciążeniouym) i prądem co najmniej 0,2 A. Pomiar ciągłości przewodów ochronnych polega na przeprowadzeniu pomiaru rezystancji między każdą częścią przewodzącą dostępną a najbliższym punktem głównego połączenia wyr ównawczego (głównej szyny uziemiającej).

Pomierzona rezystancja R przewodu powinna spełniać war linek:

fi<-Ł

gdzie:

V_L 1) napięcie dotykowe dopuszczalne długotrwale,

l_a 2) prąd zapewniający samoczynne zadziałanie urządzenia zabezpieczającego. Układ do pomiam ciągłości pizewodów przedstawiony jest na rysunku tu 29.
