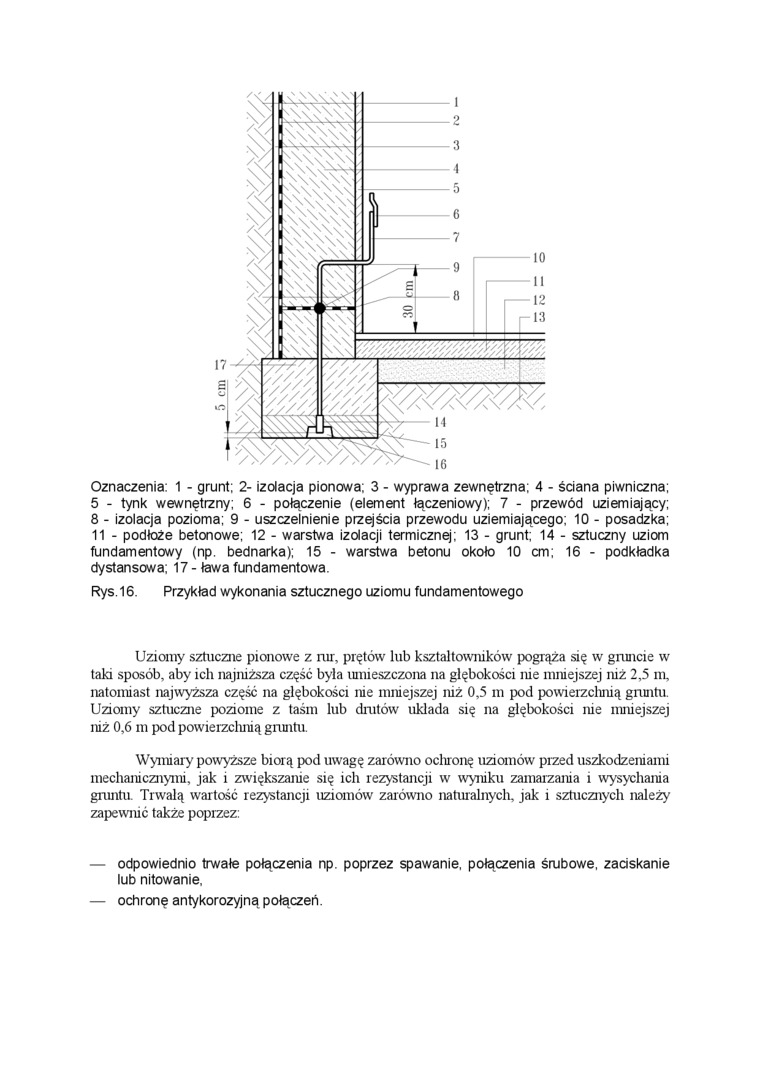

Oznaczenia: 1 - grunt; 2- izolacja pionowa; 3 - wyprawa zewnętrzna; 4 - ściana piwniczna; 5 - tynk wewnętrzny; 6 - połączenie (element łączeniowy); 7 - przewód uziemiający; 8 - izolacja pozioma; 9 - uszczelnienie przejścia przewodu uziemiającego; 10 - posadzka; 11 - podłoże betonowe; 12 - warstwa izolacji termicznej; 13 - grunt; 14 - sztuczny uziom fundamentowy (np. bednarka); 15 - warstwa betonu około 10 cm; 16 - podkładka dystansowa; 17 - ława fundamentowa.

Rys. 16. Przykład wykonania sztucznego uziomu fundamentowego

Uziomy sztuczne pionowe z rur, prętów lub kształtowników pogrąża się w gnoicie w taki sposób, aby ich najniższa część była umieszczona na głębokości nie niniejszej niż 2,5 in, natomiast najwyższa część na głębokości nie mniejszej niż 0,5 m pod powierzchnią gruntu. Uziomy sztuczne poziome z taśm lub drutów układa się na głębokości nie niniejszej niż 0,6 m pod powierzcluiią gruntu.

Wymiar y powyższe biorą pod uwagę zarówno ochronę uziomów przed uszkodzeniami mechanicznymi, jak i zwiększanie się ich rezystancji w wyniku zamarzania i wysychania gruntu. Trwałą wartość rezystancji uziomów zarówno naturalnych, jak i sztucznych należy zapewnić także poprzez:

—    odpowiednio trwałe połączenia np. poprzez spawanie, połączenia śrubowe, zaciskanie lub nitowanie.

—    ochronę antykorozyjną połączeń.
