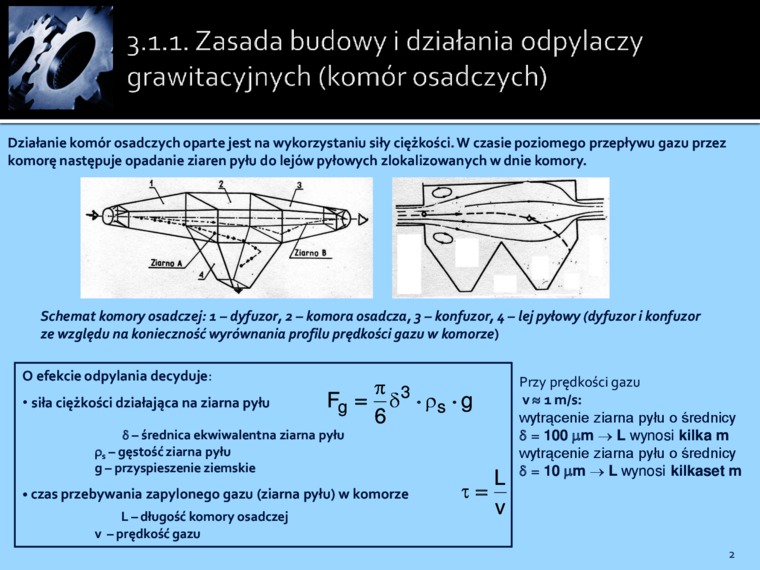

3-1.1. Zasada budowy i działania odpylaczy grawitacyjnych (komór osadczych)

Działanie komór osadczych oparte jest na wykorzystaniu siły ciężkości. W czasie poziomego przepływu gazu przez komorę następuje opadanie ziaren pyłu do lejów pyłowych zlokalizowanych w dnie komory.

Schemat komory osadczej: i - dyfuzor, 2 - komora osadcza, 3 - konfuzor, 4 - lej pyłowy (dyfuzor i konfuzor ze względu na konieczność wyrównania profilu prędkości gazu w komorze)

O efekcie odpylania decyduje:

• siła ciężkości działająca na ziarna pyłu    Fg

8 - średnica ekwiwalentna ziarna pyłu Pi ~ gęstość ziarna pyłu g - przyspieszenie ziemskie

• czas przebywania zapylonego gazu (ziarna pyłu) w komorze    T =

L - długość komory osadczej v - prędkość gazu

L

v

Przy prędkości gazu v» lm/s:

wytrącenie ziarna pyłu o średnicy 8 = 100 pm -> L wynosi kilka m wytrącenie ziarna pyłu o średnicy 8 = 10 pm > L wynosi kilkaset m
