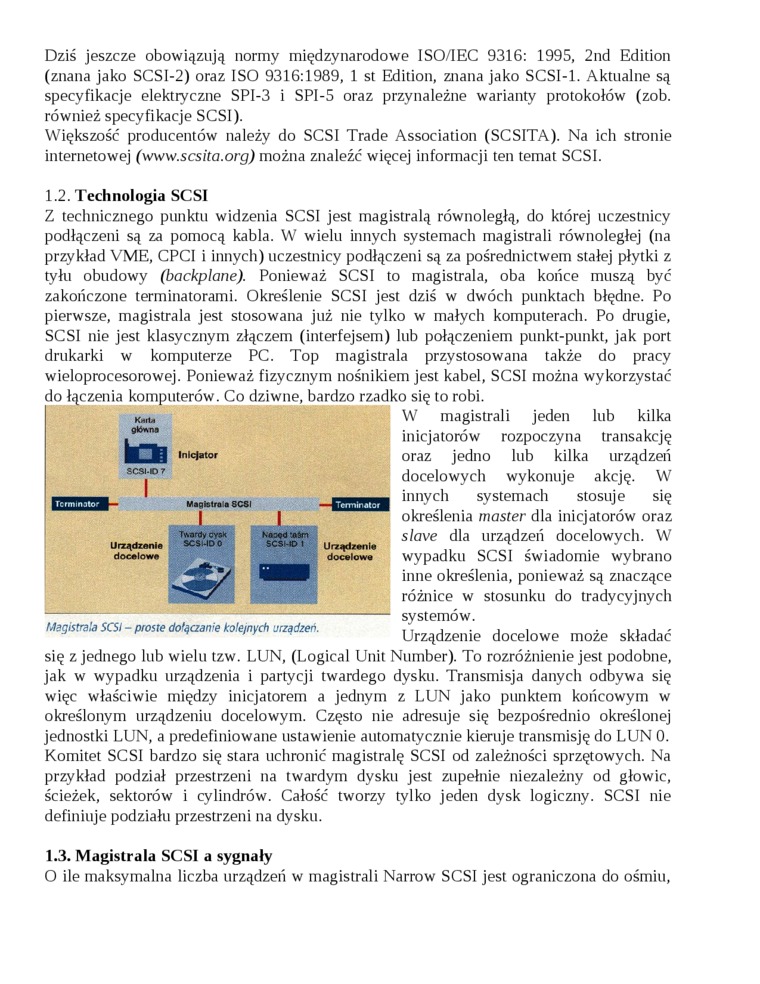

Dziś jeszcze obowiązują normy międzynarodowe ISO/IEC 9316: 1995, 2nd Edition (znana jako SCSI-2) oraz ISO 9316:1989, 1 st Edition, znana jako SCSI-1. Aktualne są specyfikacje elektiyczne SPI-3 i SPI-5 oraz przynależne warianty protokołów (zob. również specyfikacje SCSI).

Większość producentów należy do SCSI Trade Association (SCSITA). Na ich stronie internetowej (www.scsita.org) można znaleźć więcej informacji ten temat SCSI.

1.2.    Technologia SCSI

Z technicznego punktu widzenia SCSI jest magistralą równoległą, do której uczestnicy podłączeni są za pomocą kabla. W wielu innych systemach magistrali równoległej (na przykład VME, CPCI i innych) uczestnicy podłączeni są za pośrednictwem stałej płytki z tyłu obudowy (backplane). Ponieważ SCSI to magistrala, oba końce muszą być zakończone terminatorami. Określenie SCSI jest dziś w dwóch punktach błędne. Po pierwsze, magistrala jest stosowana już nie tylko w małych komputerach. Po drugie, SCSI nie jest klasycznym złączem (interfejsem) lub połączeniem punkt-punkt, jak port drukarki w komputerze PC. Top magistrala przystosowana także do pracy wieloprocesorowej. Ponieważ fizycznym nośnikiem jest kabel, SCSI można wykorzystać do łączenia komputerów. Co dziwne, bardzo rzadko się to robi.

Inicjator

Urządzania

docalowa

Urządzania

docalowa

W magistrali jeden lub kilka inicjatorów rozpoczyna transakcję oraz jedno lub kilka urządzeń docelowych wykonuje akcję. W innych systemach stosuje się określenia master dla inicjatorów oraz slave dla urządzeń docelowych. W wypadku SCSI świadomie wybrano inne określenia, ponieważ są znaczące różnice w stosunku do tradycyjnych systemów.

Magistrala SCSI - proste do^ączan-e kolejnych urządzeń.    ,,    ,    .    ,    ,    .    , , , ,

Urządzenie docelowe może składać

się z jednego lub wielu tzw. LUN, (Logical Unit Number). To rozróżnienie jest podobne,

jak w wypadku urządzenia i partycji twardego dysku. Transmisja danych odbywa się

więc właściwie między inicjatorem a jednym z LUN jako punktem końcowym w

określonym urządzeniu docelowym. Często nie adresuje się bezpośrednio określonej

jednostki LUN, a predefiniowane ustawienie automatycznie kieruje transmisję do LUN 0.

Komitet SCSI bardzo się stara uchronić magistralę SCSI od zależności sprzętowych. Na

przykład podział przestrzeni na twardym dysku jest zupełnie niezależny od głowic,

ścieżek, sektorów i cylindrów. Całość tworzy tylko jeden dysk logiczny. SCSI nie

definiuje podziału przestrzeni na dysku.

1.3.    Magistrala SCSI a sygnały

O ile maksymalna liczba urządzeń w magistrali Narrow SCSI jest ograniczona do ośmiu,
