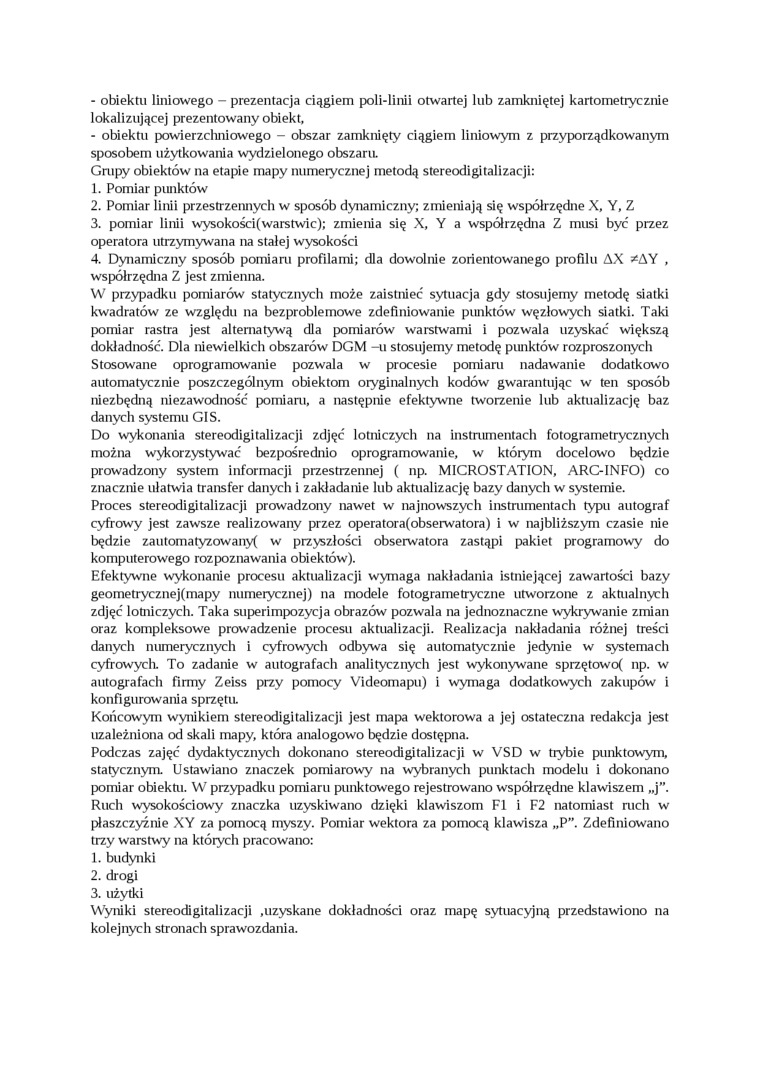

-    obiektu liniowego - prezentacja ciągiem poli-linii otwartej lub zamkniętej kartometiycznie lokalizującej prezentowany obiekt,

-    obiektu powierzcliniowego - obszar zamknięty ciągiem liniowym z przyporządkowanym sposobem użytkowania wydzielonego obszaru

Grupy obiektów na etapie mapy numerycznej metodą stereodigitalizacji:

1.    Pomiar punktów

2.    Pomiar linii przestrzennych w sposób dynamiczny; zmieniają się współrzędne X, Y, Z

3.    pomiar linii wysokości(warstwic); zmienia się X, Y a współrzędna Z musi być przez operatora utrzymywana na stałej wysokości

4.    Dynamiczny sposób pomiaru profilami; dla dowolnie zorientowanego profilu AX *AY , współrzędna Z jest zmienna.

W przypadku pomiarów statycznych może zaistnieć sytuacja gdy stosujemy metodę siatki kwadratów ze względu na bezproblemowe zdefiniowanie punktów węzłowych siatki. Taki pomiar rastra jest alternatywą dla pomiarów warstwami i pozwala uzyskać większą dokładność. Dla niewielkich obszarów DGM -u stosujemy metodę punktów rozproszonych Stosowane oprogramowanie pozwala w procesie pomiaru nadawanie dodatkowo automatycznie poszczególnym obiektom oryginalnych kodów gwarantując w ten sposób niezbędną niezawodność pomiaru, a następnie efektywne tworzenie lub aktualizację baz danych systemu GIS.

Do wykonania stereodigitalizacji zdjęć lotniczych na instrumentach fotogrametrycznych można wykorzystywać bezpośrednio oprogramowanie, w któiym docelowo będzie prowadzony system informacji przestrzennej ( np. MICROSTATION, ARC-INFO) co znacznie ułatwia transfer danych i zakładanie lub aktualizację bazy danych w systemie.

Proces stereodigitalizacji prowadzony nawet w najnowszych instrumentach typu autograf cyfrowy jest zawsze realizowany przez operatora(obserwatora) i w najbliższym czasie nie będzie zautomatyzowanyf w przyszłości obserwatora zastąpi pakiet programowy do komputerowego rozpoznawania obiektów).

Efektywne wykonanie procesu aktualizacji wymaga nakładania istniejącej zawartości bazy geometrycznejfmapy numerycznej) na modele fotogrametryczne utworzone z aktualnych zdjęć lotniczych. Taka superimpozycja obrazów pozwala na jednoznaczne wykrywanie zmian oraz kompleksowe prowadzenie procesu aktualizacji. Realizacja nakładania różnej treści danych numerycznych i cyfrowych odbywa się automatycznie jedynie w systemach cyfrowych. To zadanie w autografach analitycznych jest wykonywane sprzętowof np. w autografach firmy Zeiss przy pomocy Videomapu) i wymaga dodatkowych zakupów i konfigurowania sprzętu.

Końcowym wynikiem stereodigitalizacji jest mapa wektorowa a jej ostateczna redakcja jest uzależniona od skali mapy, która analogowo będzie dostępna.

Podczas zajęć dydaktycznych dokonano stereodigitalizacji w VSD w trybie punktowym, statycznym. Ustawiano znaczek pomiarowy na wybranych punktach modelu i dokonano pomiar obiektu. W przypadku pomiaru punktowego rejestrowano współrzędne klawiszem „j”. Ruch wysokościowy znaczka uzyskiwano dzięki klawiszom FI i F2 natomiast ruch w płaszczyźnie XY za pomocą myszy. Pomiar wektora za pomocą klawisza „P”. Zdefiniowano trzy warstwy na których pracowano:

1.    budynki

2.    drogi

3.    użytki

Wyniki stereodigitalizacji ,uzyskane dokładności oraz mapę sytuacyjną przedstawiono na kolejnych stronach sprawozdania.
