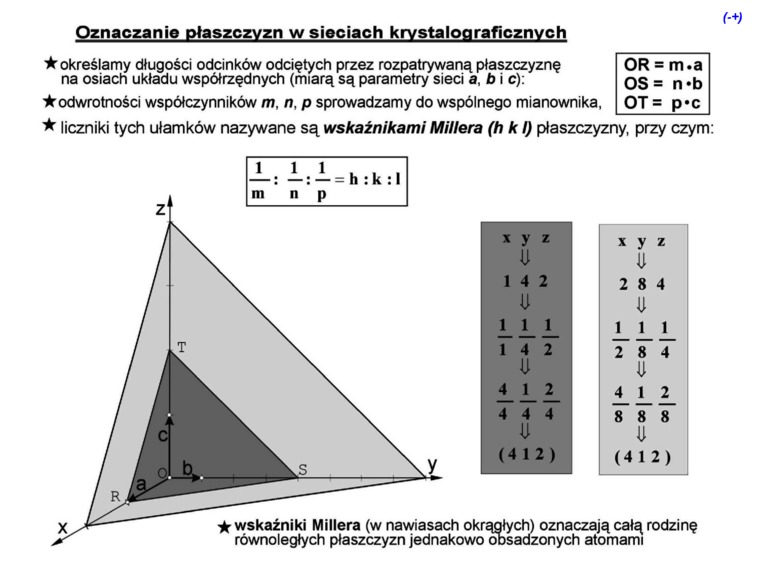

Oznaczanie płaszczyzn w sieciach krystalograficznych
OR = m.a OS= n *b OT = p-c
★ określamy długości odcinków odciętych przez rozpatrywaną płaszczyznę na osiach układu współrzędnych (miarą są parametry sieci a, b i c):
★odwrotności współczynników m, n, p sprowadzamy do wspólnego mianownika,
★ liczniki tych ułamków nazywane są wskaźnikami Millera (h k I) płaszczyzny, przy czym:
