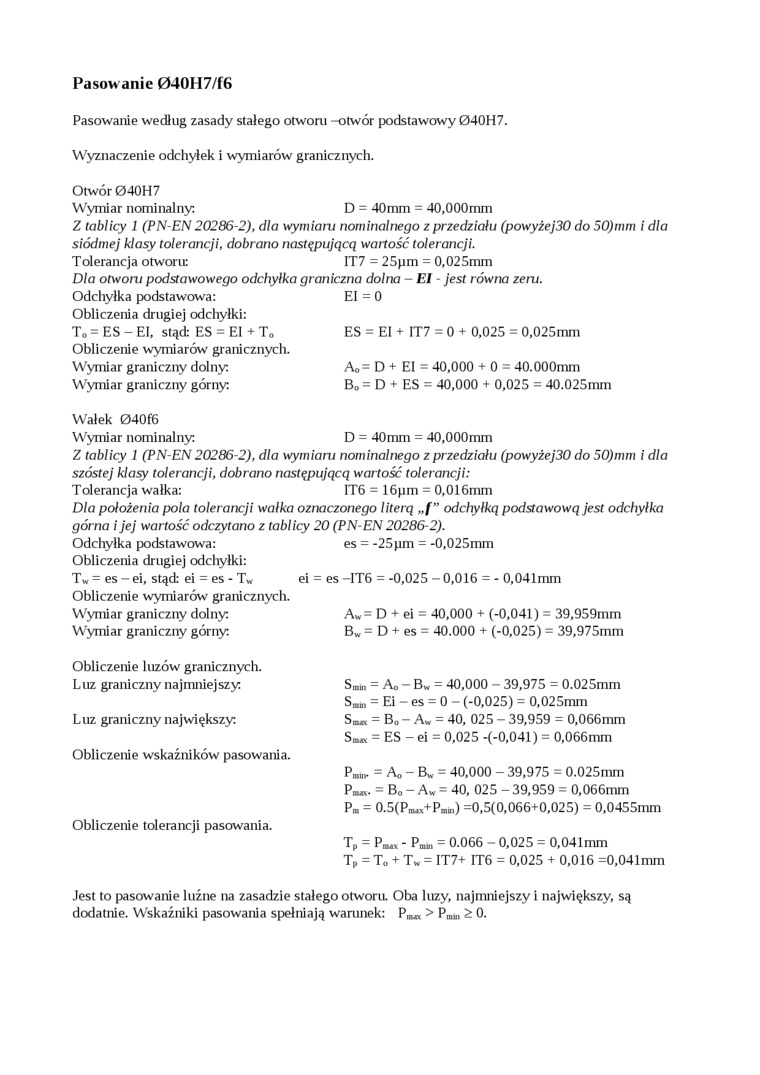

Pasowanie 04OH7/f6

Pasowanie według zasady stałego otworu -otwór podstawowy 04OH7. Wyznaczenie odchyłek i wymiarów granicznych.

Otwór 04OH7

Wymiar nominalny:    D = 40mm = 40,000mm

Z tablicy 1 (PN-EN 20286-2), dla wymiaru nominalnego z przedziału (powyżej30 do 50)mm i dla siódmej klasy tolerancji, dobrano następującą wartość tolerancji.

Tolerancja otworu:    IT7 = 25pm = 0,025mm

Dla otworu podstawowego odchyłka graniczna dolna - El - jest równa zeru.

El =0

Odchyłka podstawowa:

Obliczenia drugiej odchyłki:

ES = El + IT7 = 0 + 0.025 = 0,025mm

To = ES — El, stąd: ES = El + T₀ Obliczenie wymiarów granicznych.

Ao= D+ El =40,000 h Bo = D + ES = 40,000

0 = 40.000mm 0,025 = 40.025mm

Wymiar graniczny dolny:

Wymiar graniczny górny:

Wałek 040f6

Wymiar nominalny:    D = 40mm = 40,000mm

Z tablicy 1 (PN-EN 20286-2), dla wymiaru nominalnego z przedziału (powyżej30 do 50)mm i dla szóstej klasy tolerancji, dobrano następującą wartość tolerancji:

Tolerancja wałka:    IT6 = 16pm = 0,016mm

Dla położenia pola tolerancji wałka oznaczonego literą „f” odchyłką podstawową jest odchyłka górna i jej wartość odczytano z tablicy 20 (PN-EN 20286-2).

Odchyłka podstawowa:    es = -25pm = -0,025mm

Obliczenia drugiej odchyłki:

T_w = es - ei, stąd: ei = es - T_w ei = es -IT6 = -0,025 - 0,016 = - 0,041 mm Obliczenie wymiarów granicznych.

Wymiar graniczny dolny: Wymiar graniczny górny:

A_w= D + ei = 40,000 + (-0,041) = 39,959mm B_w = D + es = 40.000 + (-0,025) = 39,975mm

Obliczenie luzów granicznych.

Luz graniczny najmniejszy:

Luz graniczny największy:

Obliczenie wskaźników pasowania.

Obliczenie tolerancji pasowania.

Sam = Ao - B_w = 40,000 - 39,975 = 0.025mm S_ram = Ei - es = 0 - (-0,025) = 0,025mm Sm** = Bo - Aw = 40, 025 - 39,959 = 0,066mm S«« = ES - ei = 0,025 -(-0,041) = 0,066mm

Pmirt- = Ao - B„r = 40,000 - 39,975 = 0.025mm P»*. = Bo - A_w = 40, 025 - 39,959 = 0,066mm P« = 0.5(P»«+P_Bln) =0,5(0,066+0,025) = 0,0455mm

T_p = Pm*x - Pmui ⁼ 0.066 - 0,025 = 0,041 mm

T_p = To + Tw = IT7+ IT6 = 0,025 + 0,016 =0,041mm

Jest to pasowanie luźne na zasadzie stałego otworu. Oba luzy, najmniejszy i największy, są dodatnie. Wskaźniki pasowania spełniają warunek: Pm« > P_mm ^ 0.
