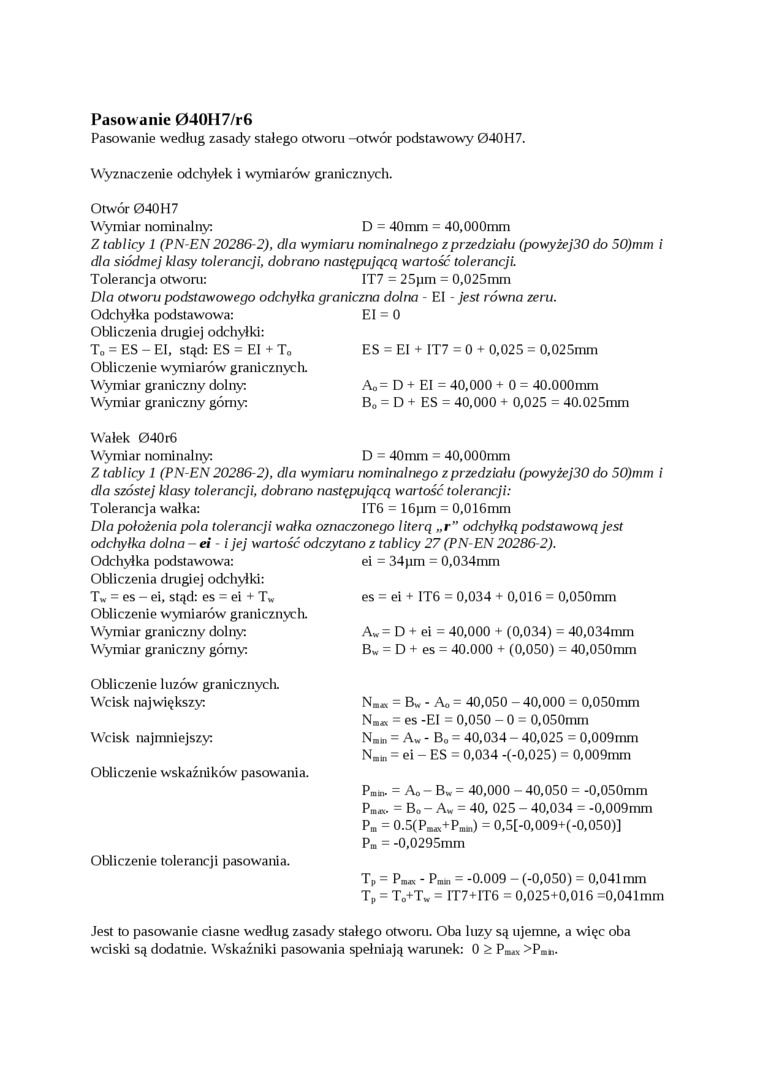

Pasowanie 04OH7/r6

Pasowanie według zasady stałego otworu -otwór podstawowy 04OH7.

Wyznaczenie odchyłek i wymiarów granicznych.

Otwór 040H 7

Wymiar nominalny;    D = 40mm = 40,000mm

Z tablicy 1 (PN-EN 2028&2), dla wymiaru nominalnego z przedziału (powyżej30 do 50)mm i dla siódmej klasy tolerancji, dobrano następującą wartość tolerancji.

Tolerancja otworu:    IT7 = 25pm = 0,025mm

Dla otworu podstawowego odchyłka graniczna dolna - El - jest równa zeru.

Odchyłka podstawowa:

Obliczenia drugiej odchyłki:

To = ES - El, stąd: ES = EI + T₀ Obliczenie wymiarów granicznych. Wymiar graniczny dolny:

Wymiar graniczny górny:

El = 0

ES = El + IT7 = 0 + 0,025 = 0,025mm

Ao= D + El = 40,000 + 0 = 40.000mm B₀ = D + ES = 40,000 + 0,025 = 40.025mm

Wałek 04Or6

Wymiar nominalny:    D = 40mm = 40,000mm

Z tablicy 1 (PN-EN 20286-2), dla wymiaru nominalnego z przedziału (powyżej30 do 50)mm i dla szóstej klasy tolerancji, dobrano następującą wartość tolerancji:

Tolerancja walka:    IT6 = 16pm = 0,016mm

Dla położenia pola tolerancji wałka oznaczonego literą „r” odchyłką podstawową jest

odchyłka dolna - ei - i jej wartość odczytano z tablicy 27 (PN-EN 20286-2).

Odchyłka podstawowa:

Obliczenia drugiej odchyłki:

T_w = es - ei, stąd: es = ei + T_w Obliczenie wymiarów granicznych. Wymiar graniczny dolny:

Wymiar graniczny górny:

Obliczenie luzów granicznych. Wcisk największy:

Wcisk najmniejszy:

Obliczenie wskaźników pasowania.

Obliczenie tolerancji pasowania.

ei = 34 pm = 0,034mm

es = ei + IT6 = 0,034 + 0,016 = 0,050mm

A_w= D + ei = 40,000 + (0,034) = 40,034mm B_w = D + es = 40.000 + (0,050) = 40,050mm

= Bw - Ao = 40,050 - 40,000 = 0,050mm N_b« = es -EI = 0,050 - 0 = 0,050mm N_Bm = Aw - Bo = 40,034 - 40,025 = 0,009mm N„ = ei - ES = 0,034 -(-0,025) = 0,009mm

Pmui. = Ao - B_w = 40,000 - 40,050 = -0,050mm Pm«. = Bo - Aw = 40, 025 - 40,034 = -0,009mm Pm = 0.5(P.«+P_mm) = 0,5[-0,009+(-0,050)]

Pm = -0,0295mm

T_p = P_m« - Pmui = -0.009 - (-0,050) = 0,041 mm T_p = To+Tw = IT7+IT6 = 0,025+0,016 =0,041 mm

Jest to pasowanie ciasne według zasady stałego otworu. Oba luzy są ujemne, a więc oba wciski są dodatnie. Wskaźniki pasowania spełniają warunek: 0 ^ Pnux >Pm...
