-    przelew

-    poziom p-poż

-    poziom wyłączenia pomp hydroforowych • Stany pracy:

-    wybrany zbiornik.

-    zamknięta zasuwa.

-    otwarta zasuwa.

-    praca ręczna, automatyczna.

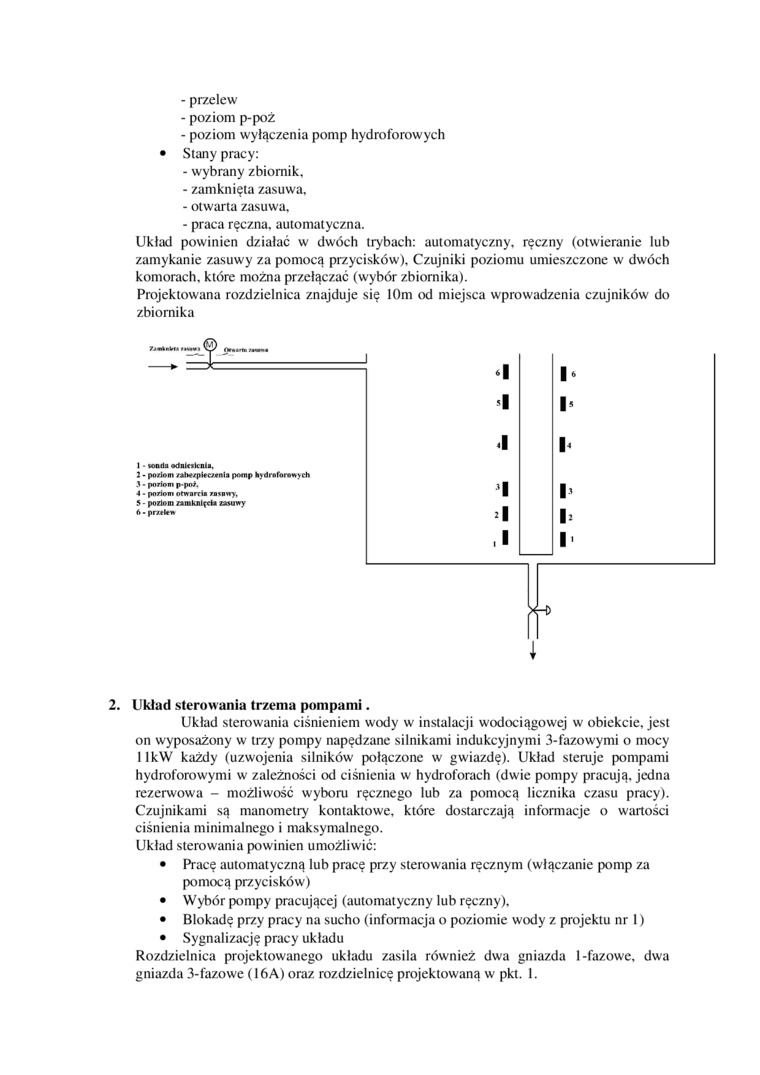

Układ powinien działać w dwóch trybach: automatyczny, ręczny (otwieranie lub zamykanie zasuwy za pomocą przycisków). Czujniki poziomu umieszczone w dwóch komorach, które można przełączać (wybór zbiornika).

Projektowana rozdzielnica znajduje się lOm od miejsca wprowadzenia czujników do zbiornika

1		1
l		1’
1		1
*1		1'
1		1
1		1'

1    - umila odnlolcnli.

2    • po/iom /»h*/pt*tz*nla pomp hydroforowych

5    • poziom p-poż.

4 • poziom otworru zntawy,

$ - poziom zamkfllfcła oauwy

6    • prztłm

ir

2. Układ sterowania trzema pompami.

Układ sterowania ciśnieniem wody w instalacji wodociągowej w obiekcie, jest on wyposażony w trzy pompy napędzane silnikami indukcyjnymi 3-fazowymi o mocy llkW każdy (uzwojenia silników połączone w gwiazdę). Układ steruje pompami hydroforowymi w zależności od ciśnienia w hydroforach (dwie pompy pracują, jedna rezerwowa - możliwość wyboru ręcznego lub za pomocą licznika czasu pracy). Czujnikami są manometry kontaktowe, które dostarczają informacje o wartości ciśnienia minimalnego i maksymalnego.

Układ sterowania powinien umożliwić:

•    Pracę automatyczną lub pracę przy sterowania ręcznym (włączanie pomp za pomocą przycisków)

•    Wybór pompy pracującej (automatyczny lub ręczny),

•    Blokadę przy pracy na sucho (informacja o poziomie wody z projektu nr 1)

•    Sygnalizację pracy układu

Rozdzielnica projektowanego układu zasila również dwa gniazda 1-fazowe, dwa gniazda 3-fazowe (16A) oraz rozdzielnicę projektowaną w pkt. 1.
