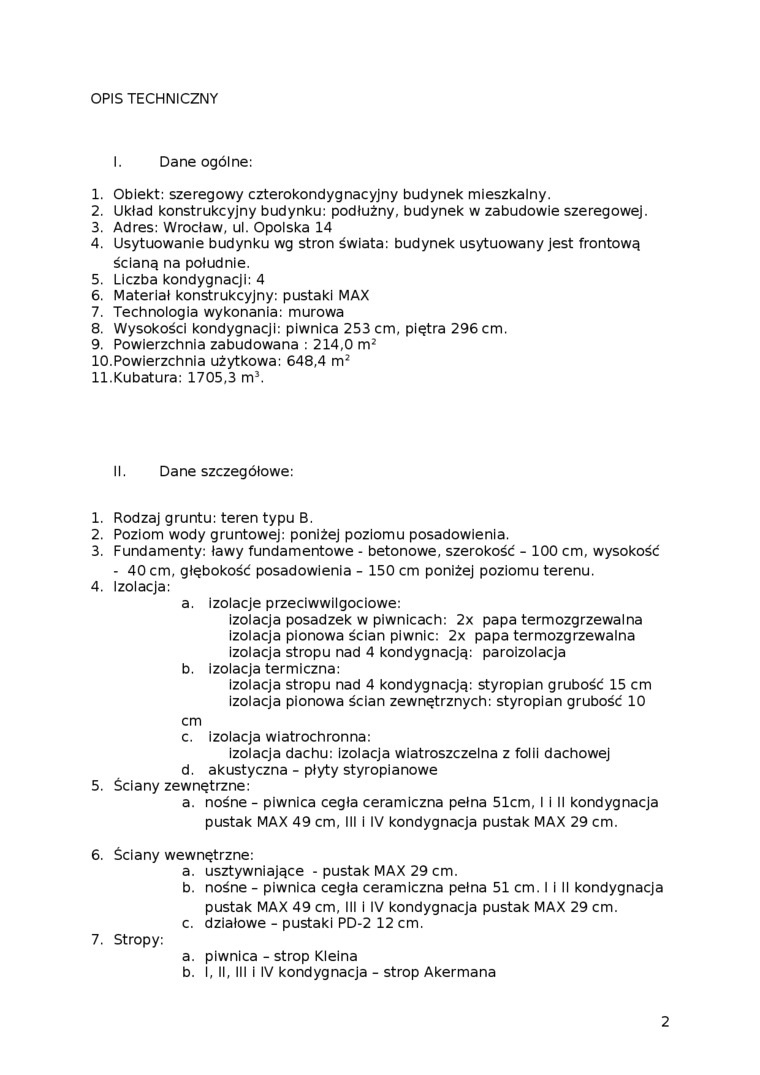

OPIS TECHNICZNY

I. Dane ogólne:

1.    Obiekt: szeregowy czterokondygnacyjny budynek mieszkalny.

2.    Układ konstrukcyjny budynku: podłużny, budynek w zabudowie szeregowej.

3.    Adres: Wrocław, ul. Opolska 14

4.    Usytuowanie budynku wg stron świata: budynek usytuowany Jest frontową ścianą na południe.

5.    Liczba kondygnacji: 4

6.    Materiał konstrukcyjny: pustaki MAX

7.    Technologia wykonania: murowa

8.    Wysokości kondygnacji: piwnica 253 cm, piętra 296 cm.

9.    Powierzchnia zabudowana : 214,0 m²

10. Powierzchnia użytkowa: 648,4 m²

11. Kubatura: 1705,3 m³.

II. Dane szczegółowe:

1.    Rodzaj gruntu: teren typu B.

2.    Poziom wody gruntowej: poniżej poziomu posadowienia.

3.    Fundamenty: ławy fundamentowe - betonowe, szerokość - 100 cm, wysokość - 40 cm, głębokość posadowienia - 150 cm poniżej poziomu terenu.

4.    Izolacja:

a.    izolacje przeciwwilgociowe:

Izolacja posadzek w piwnicach: 2x papa termozgrzewalna Izolacja pionowa ścian piwnic: 2x papa termozgrzewalna Izolacja stropu nad 4 kondygnacją: paroizolacja

b.    izolacja termiczna:

Izolacja stropu nad 4 kondygnacją: styropian grubość 15 cm Izolacja pionowa ścian zewnętrznych: styropian grubość 10 cm

c.    izolacja wiatrochronna:

Izolacja dachu: izolacja wiatroszczelna z folii dachowej

d.    akustyczna - płyty styropianowe

5.    Ściany zewnętrzne:

a. nośne - piwnica cegła ceramiczna pełna 51cm, I i II kondygnacja pustak MAX 49 cm, III i IV kondygnacja pustak MAX 29 cm.

6.    Ściany wewnętrzne:

a.    usztywniające - pustak MAX 29 cm.

b.    nośne - piwnica cegła ceramiczna pełna 51 cm. 11II kondygnacja pustak MAX 49 cm, III i IV kondygnacja pustak MAX 29 cm.

c.    działowe - pustaki PD-2 12 cm.

7.    Stropy:

a.    piwnica - strop Kleina

b.    I, II, III i IV kondygnacja - strop Akermana

2
