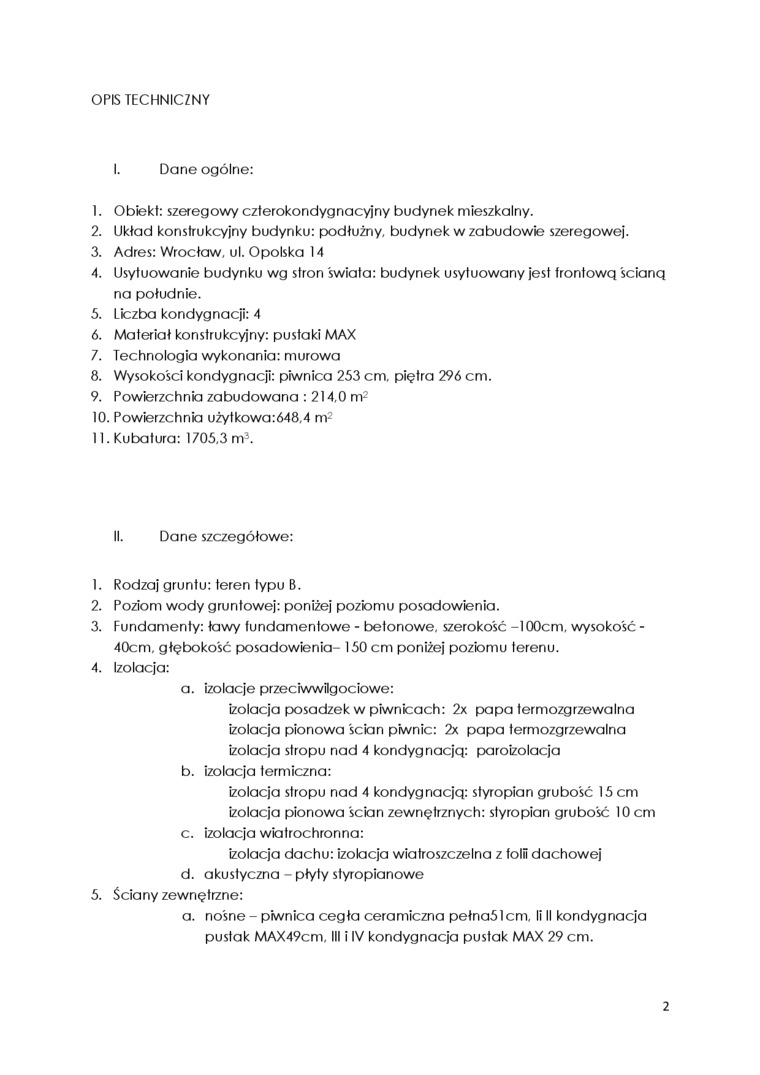

OPIS TECHNICZNY

I. Dane ogólne:

1.    Obiekt: szeregowy czterokondygnacyjny budynek mieszkalny.

2.    Układ konstrukcyjny budynku: podłużny, budynek w zabudowie szeregowej.

3.    Adres: Wrocław, ul. Opolska 14

4.    Usytuowanie budynku wg stron świata: budynek usytuowany jest trontowq ścianq na południe.

5.    Liczba kondygnacji: 4

6.    Materiał konstrukcyjny: pustaki MAX

7.    Technologia wykonania: murowa

8.    Wysokości kondygnacji: piwnica 253 cm. piętra 296 cm.

9.    Powierzchnia zabudowana : 214,0 m2

10.    Powierzchnia użytkowa:648,4 m2

11.    Kubatura: 1705,3 m3.

II. Dane szczegółowe:

1.    Rodzaj gruntu: teren typu B.

2.    Poziom wody gruntowej: poniżej poziomu posadowienia.

3.    Fundamenty: ławy tundamentowe - betonowe, szerokość -lOOcm, wysokość -40cm, głębokość posadowienia- 150 cm poniżej poziomu terenu.

4.    Izolacja:

a.    izolacje przeciwwilgociowe:

izolacja posadzek w piwnicach: 2x papa termozgrzewalna izolacja pionowa ścian piwnic: 2x papa termozgrzewalna izolacja stropu nad 4 kondygnacjq: paroizolacja

b.    izolacja termiczna:

izolacja stropu nad 4 kondygnacjq: styropian grubość 15 cm izolacja pionowa ścian zewnętrznych: styropian grubość 10 cm

c.    izolacja wiatrochronna:

izolacja dachu: izolacja wiatroszczelna z tolii dachowej

d.    akustyczna - płyty styropianowe

5.    Ściany zewnętrzne:

a. nośne - piwnica cegła ceramiczna pełna51cm, li II kondygnacja pustak MAX49cm, III i IV kondygnacja pustak MAX 29 cm.

2
