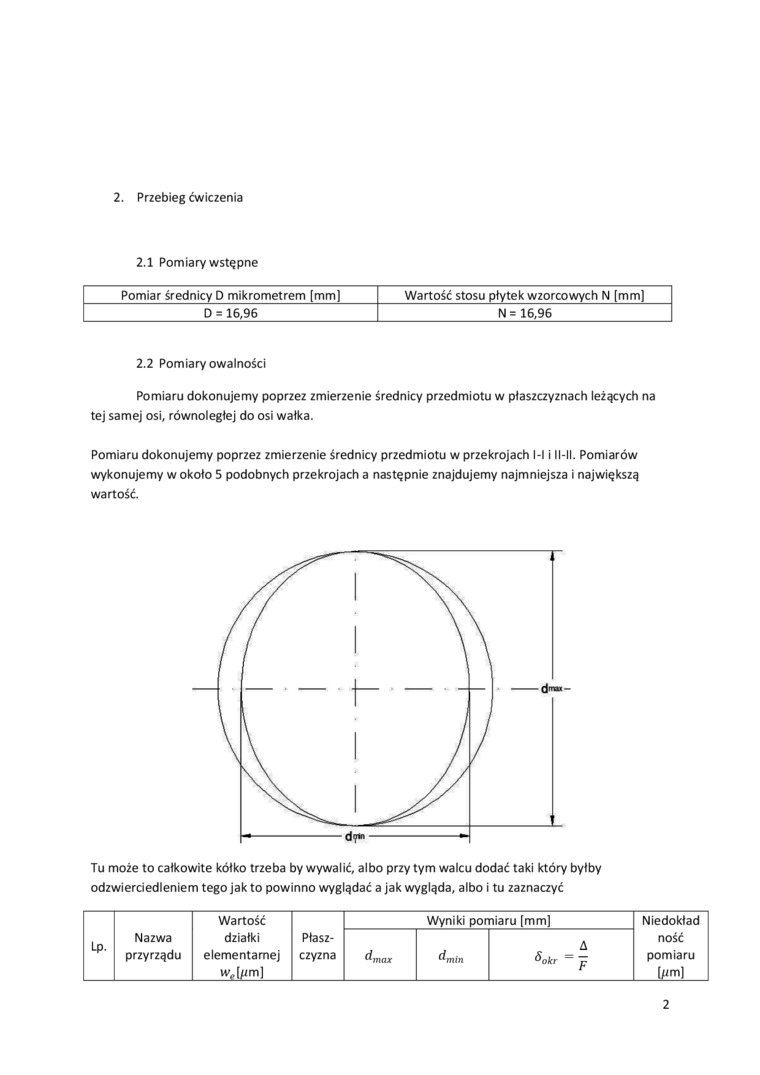

2. Przebieg ćwiczenia

2.1 Pomiary wstępne

Pomiar średnicy D mikrometrem (mm)

Wartość stosu płytek wzorcowych N [mm]

D = 16,96

N = 16,96

2.2 Pomiary owalności

Pomiaru dokonujemy poprzez zmierzenie średnicy przedmiotu w płaszczyznach leżących na tej samej osi, równoległej do osi wałka.

Pomiaru dokonujemy poprzez zmierzenie średnicy przedmiotu w przekrojach I-I I ll-ll. Pomiarów wykonujemy w około 5 podobnych przekrojach a następnie znajdujemy najmniejsza i największą wartość.

Tu może to całkowite kółko trzeba by wywalić, albo przy tym walcu dodać taki który byłby odzwierciedleniem tego jak to powinno wyglądać a jak wygląda, albo i tu zaznaczyć

Wartość

Wyniki pomiaru [mm]

Niedokład

Lp.

Nazwa

działki

Płasz-

ność

przyrządu

elementarnej w,, [/im]

czyzna

dmax

dmin

Sakr =J

pomiaru

[/im]

2
