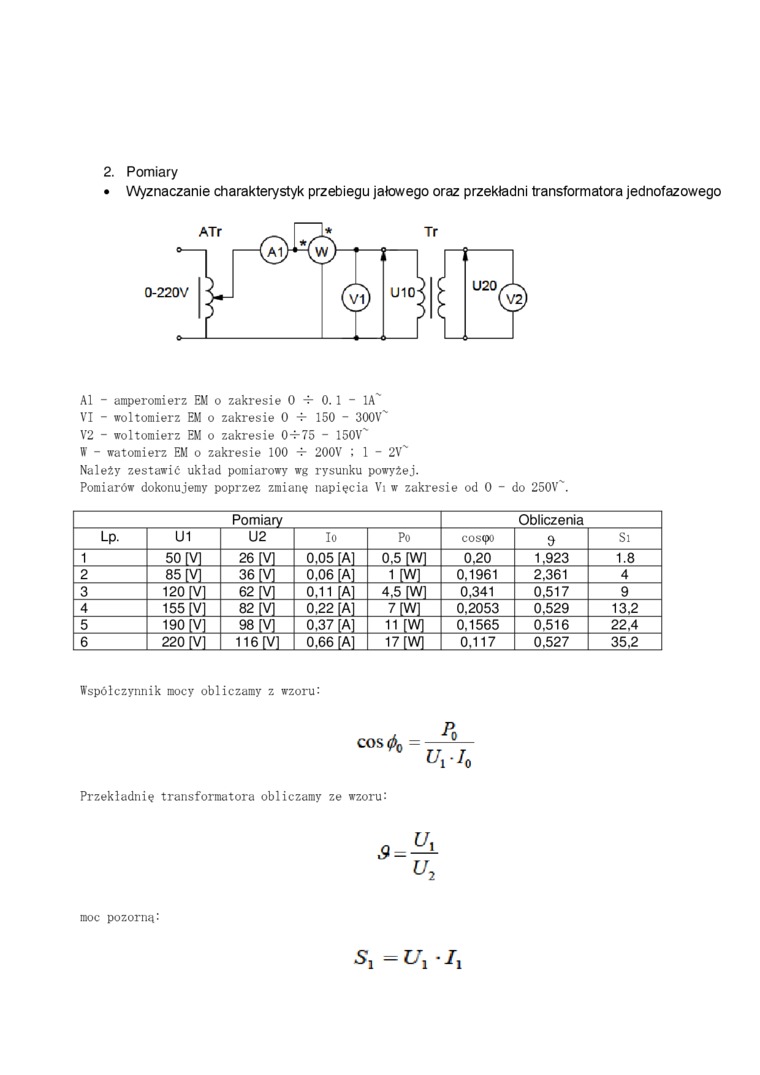

2. Pomiary

• Wyznaczanie charakterystyk przebiegu jałowego oraz przekładni transformatora jednofazowego

Al - amperomierz EM o zakresie 0 -S- 0.1 - 1A^%

VI - woltomierz EM o zakresie 0 -5- 150 - 300V'

V2 - woltomierz EM o zakresie 0-5-75 - 150V'

W - watomierz EM o zakresie 100 *r 200V ; 1 - 2V'

Należy zestawić układ pomiarowy wg rysunku powyżej.

Pomiarów dokonujemy poprzez zmianę napięcia Vi w zakresie od 0 - do 250V\

Pomiary					Obliczenia
Lp.	U1	U2	Io	Po	cos<po	9	Si
1	50 [VI	26 [VI	0.05 [Al	0.5 [W1	0.20	1.923	1.8
2	85 [V]	36 [VI	0,06 [Al	1 [W]	0,1961	2,361	4
3	120 rvi	62 [VI	0.11 [Al	4.5 [W1	0.341	0.517	9
4	155 [V]	82 [VI	0,22 [Al	7 [W]	0.2053	0,529	13,2
5	190 [VI	98 [Vj	0.37 [Al	11 [Wl	0.1565	0.516	22,4
6	220 [VI	116 [VI	0.66 [Al	17 [Wl	0.117	0.527	35,2

Współczynnik mocy obliczamy z wzoru:

COS0_O =

Po

Urlo

Przekładnię transformatora obliczamy ze wzoru:

.9

Ui

U 2 moc pozorną:

Si =U, ■/,
