35506

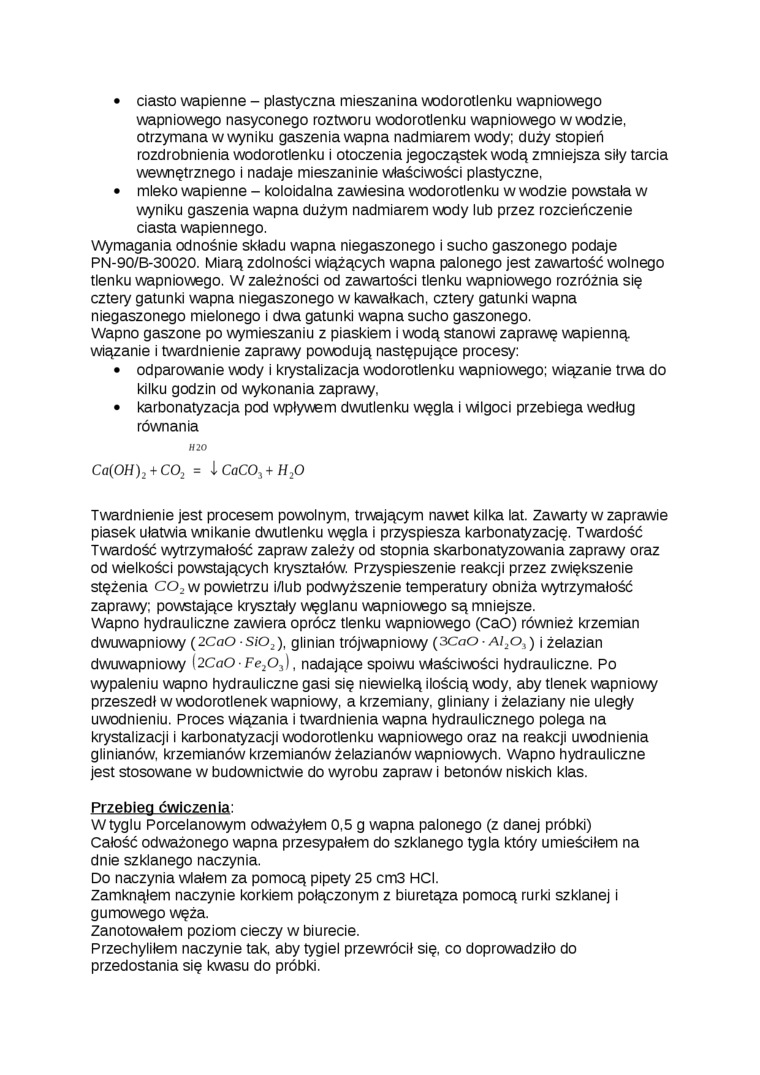

•    ciasto wapienne - plastyczna mieszanina wodorotlenku wapniowego wapniowego nasyconego roztworu wodorotlenku wapniowego w wodzie, otrzymana w wyniku gaszenia wapna nadmiarem wody; duży stopień rozdrobnienia wodorotlenku i otoczenia jegocząstek wodą zmniejsza siły tarcia wewnętrznego i nadaje mieszaninie właściwości plastyczne.

•    mleko wapienne - koloidalna zawiesina wodorotlenku w wodzie powstała w wyniku gaszenia wapna dużym nadmiarem v\ody lub przez rozcieńczenie ciasta wapiennego.

Wymagania odnośnie składu wapna niegaszonego i sucho gaszonego podaje PN-90/B-30020. Miarą zdolności wiążących wapna palonego jest zawartość wolnego tlenku wapniowego. W zależności od zawartości tlenku wapniowego rozróżnia się cztery gatunki wapna niegaszonego w kawałkach, cztery gatunki wapna niegaszonego mielonego i dwa gatunki wapna sucho gaszonego.

Wapno gaszone po wymieszaniu z piaskiem i wodą stanowi zaprawę wapienną, wiązanie i twardnienie zaprawy powodują następujące procesy:

•    odparowanie wody i krystalizacja wodorotlenku wapniowego; wiązanie trwa do kilku godzin od wykonania zaprawy,

•    karbonatyzacja pod wpływam dwutlenku węgla i wilgoci przebiega według równania

H20

Ca(0H)₂ + C0₂ = ICaC0₃+H₂0

Twardnienie jest procesem powolnym, trwającym nawet kilka lat. Zawarty w zaprawie piasek ułatwia wnikanie dwutlenku węgla i przyspiesza karbonatyzację. Twardość Twardość wytrzymałość zapraw zależy od stopnia skarbonatyzowania zaprawy oraz od wielkości powstających kryształów. Przyspieszenie reakcji przez zwiększenie stężenia C0₂ w powietrzu i/lub podwyższenie temperatury obniża wytrzymałość zaprawy; powstające kryształy węglanu wapniowego są mniejsze.

Wapno hydrauliczne zawiera oprócz tlenku wapniowego (CaO) również krzemian dwuwapniowy (2cao sio₂), glinian trójwapniowy (3Coo    \ zelazian

dwuwapniowy (2CoO Fe₂0₃), nadające spoiwu właściwości hydrauliczne. Po wypaleniu wapno hydrauliczne gasi się niewielką ilością wody. aby tlenek wapniowy przeszedł w wodorotlenek wapniowy, a krzemiany, gliniany i żelaziany nie uległy uwodnieniu. Proces wiązania i twardnienia wapna hydraulicznego polega na krystalizacji i karbonatyzacji wodorotlenku wapniowego oraz na reakcji uwodnienia glinianów, krzemianów krzemianów żelazianów wapniowych. Wapno hydrauliczne jest stosowane w budownictwie do wyrobu zapraw i betonów niskich klas.

Przebieg ćwiczenia:

W tyglu Porcelanowym odważyłem 0.5 g wapna palonego (z danej próbki)

Całość odważonego wapna przesypałem do szklanego tygla który umieściłem na dnie szklanego naczynia.

Do naczynia wlałem za pomocą pipety 25 cm3 HCI.

Zamknąłem naczynie korkiem połączonym z biuretąza pomocą rurki szklanej i gumowego węża.

Zanotowałem poziom cieczy w biurecie.

Przechyliłem naczynie tak. aby tygiel przewrócił się. co doprowadziło do przedostania się kwasu do próbki.
