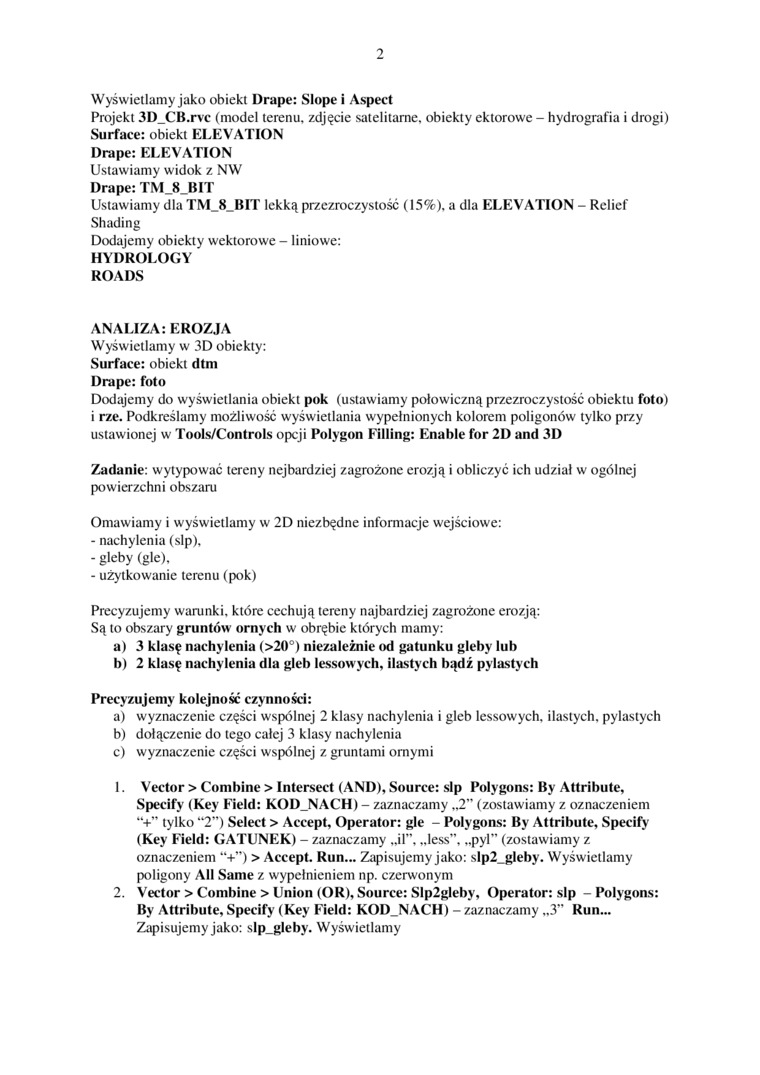

Wyświetlamy jako obiekt Drape: Slope i Aspect
Projekt 3D_CB.rvc (model terenu, zdjęcie satelitarne, obiekty ektorowe - hydrografia i drogi)
Surface: obiekt ELEVATION
Drape: ELEVATION
Ustawiamy widok z NW
Drape: TM_8_BIT
Ustawiamy dla TM_8_BIT lekką przezroczystość (15%), a dla ELEVATION - Relief Shading
Dodajemy obiekty wektorowe - liniowe:
HYDROLOGY
ROADS
ANALIZA: EROZJA
Wyświetlamy w 3D obiekty:
Surface: obiekt dtm Drape: foto
Dodajemy do wyświetlania obiekt pok (ustawiamy połowiczną przezroczystość obiektu foto) i rze. Podkreślamy możliwość wyświetlania wypełnionych kolorem poligonów tylko przy ustawionej w Tools/Controls opcji Polygon Filling: Enable for 2D and 3D
Zadanie: wytypować tereny nejbardziej zagrożone erozją i obliczyć ich udział w ogólnej powierzchni obszaru
Omawiamy i wyświetlamy w 2D niezbędne informacje wejściowe:
- nachylenia (slp).
- gleby (gle),
- użytkowanie terenu (pok)
Precyzujemy warunki, które cechują tereny najbardziej zagrożone erozją:
Są to obszary gruntów ornych w obrębie których mamy:
a) 3 klasę nachylenia (>20°) niezależnie od gatunku gleby lub
b) 2 klasę nachylenia dla gleb lessowych, ilastych bądź pylastych
Precyzujemy kolejność czynności:
a) wyznaczenie części wspólnej 2 klasy nachylenia i gleb lessowych, ilastych, pylastych
b) dołączenie do tego całej 3 klasy nachylenia
c) wyznaczenie części wspólnej z gruntami ornymi
1. Vector > Combine > Intersect (AND), Source: slp Polygons: By Attribute, Specify (Key Field: KOD_NACH) - zaznaczamy „2” (zostawiamy z oznaczeniem “+” tylko “2”) Select > Accept, Operator: gle - Polygons: By Attribute, Specify (Key Field: GATUNEK) - zaznaczamy „ii”, „less”, „pyl” (zostawiamy z oznaczeniem “+”) > Accept. Run... Zapisujemy jako: slp2_gleby. Wyświetlamy poligony Ali Same z wypełnieniem np. czerwonym
2. Vector > Combine > Union (OR), Source: Slp2gleby, Operator: slp - Polygons: By Attribute, Specify (Key Field: KOD_NACH) - zaznaczamy „3" Run... Zapisujemy jako: slp_gleby. Wyświetlamy
