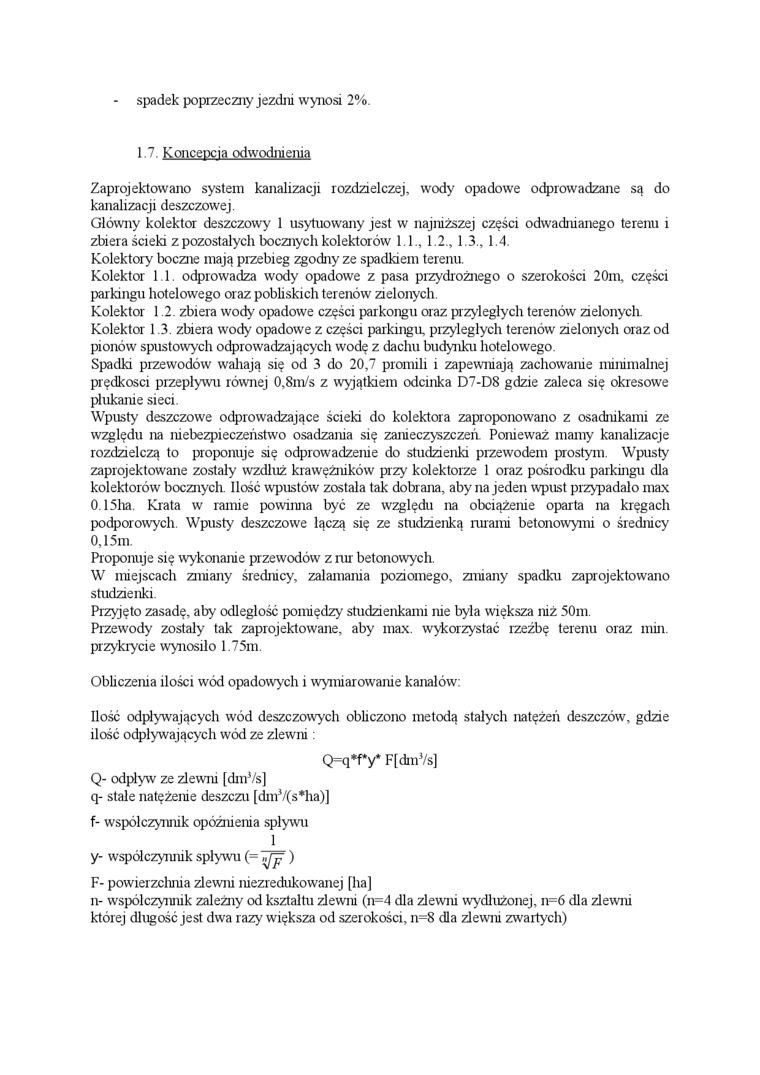

spadek poprzeczny jezdni wynosi 2%.

i" Ł^miapęjajidwaiiiMiJia

Zaprojektowano system kanalizacji rozdzielczej, wody opadowe odprowadzane są do kanalizacji deszczowej.

Główny kolektor deszczowy 1 usytuowany jest w najniższej części odwadnianego terenu i zbiera ścieki z pozostałych bocznych kolektorów 1.1., 1.2., 1.3., 1.4.

Kolektory boczne mają przebieg zgodny ze spadkiem terenu.

Kolektor 1.1. odprowadza wody opadowe z pasa przydrożnego o szerokości 20m, części parkingu hotelowego oraz pobliskich terenów zielonych.

Kolektor 1.2 zbiera wody opadowe części parkongu oraz przyległych terenów zielonych Kolektor 1.3. zbiera wody opadowe z części parkingu, przyległych terenów zielonych oraz od pionów spustowych odprowadzających wodę z dachu budynku hotelowego.

Spadki przewodów wahają się od 3 do 20,7 promili i zapewniają zachowanie minimalnej prędkości przepływu równej 0,8m/s z wyjątkiem odcinka D7-D8 gdzie zaleca się okresowe płukanie sieci.

Wpusty deszczowe odprowadzające ścieki do kolektora zaproponowano z osadnikami ze względu na niebezpieczeństwo osadzania się zanieczyszczeń Ponieważ mamy kanalizacje rozdzielczą to proponuje się odprowadzenie do studzienki przewodem prostym. Wpusty zaprojektowane zostały wzdłuż krawężników' przy kolektorze 1 oraz pośrodku parkingu dla kolektorów' bocznych. Ilość wpustów została tak dobrana, aby na jeden wpust przypadało max 0.15ha. Krata w ramie powinna być ze względu na obciążenie oparta na kręgach podporowych Wpusty deszczowe łączą się ze studzienką rurami betonowymi o średnicy 0,15m.

Proponuje się wykonanie przewodów z nu betonowych.

W miejscach zmiany średnicy, załamania poziomego, zmiany spadku zaprojektowano studzienki.

Przyjęto zasadę, aby odległość pomiędzy sńidzienkami nie była większa niż 50m.

Pizewody zostały tak zaprojektowane, aby max. wykorzystać rzeźbę terenu oraz min przykrycie wynosiło 1.75m.

Obliczenia ilości wód opadowych i wymiarowanie kanałów:

Ilość odpływających w'ód deszczowych obliczono metodą stałych natężeń deszczów, gdzie ilość odpływających wód ze zlewni:

Q=q*f*y* F[dnvVs]

Q- odpływ ze zlewni [dm^!/s|

q- stale natężenie deszczu [dm^J/(s*ha)]

f- współczynnik opóźnienia spływu 1

y- współczynnik spływu (=    )

F- powierzchnia zlewni niezredukowanej [ha]

ll- współczynnik zależny od kształtu zlewni (n=4 dla zlewni wydłużonej, n=6 dla zlewni której długość jest dw'a razy większa od szerokości, n=8 dla zlewni zwartych)
