4475
a) AND
b) NAND
c) NOR
d) OR
f) XOR
uioc
o
e)XNOR
TJ12A
E>

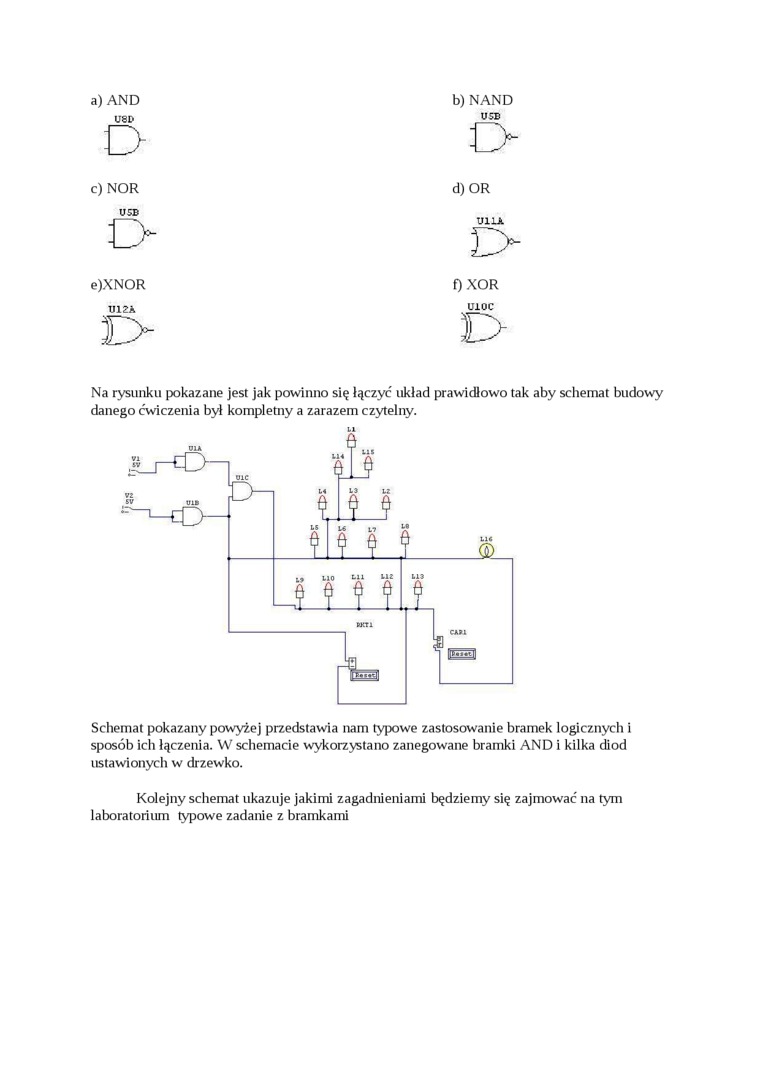

Na rysunku pokazane jest jak powinno się łączyć układ prawidłowo tak aby schemat budowy danego ćwiczenia był kompletny a zarazem czytelny.
Scłiemat pokazany powyżej przedstawia nam typowe zastosowanie bramek logicznych i sposób ich łączenia. W schemacie wykorzystano zanegowane bramki AND i kilka diod ustawionych w drzewko.
Kolejny schemat ukazuje jakimi zagadnieniami będziemy się zajmować na tym laboratorium typowe zadanie z bramkami
