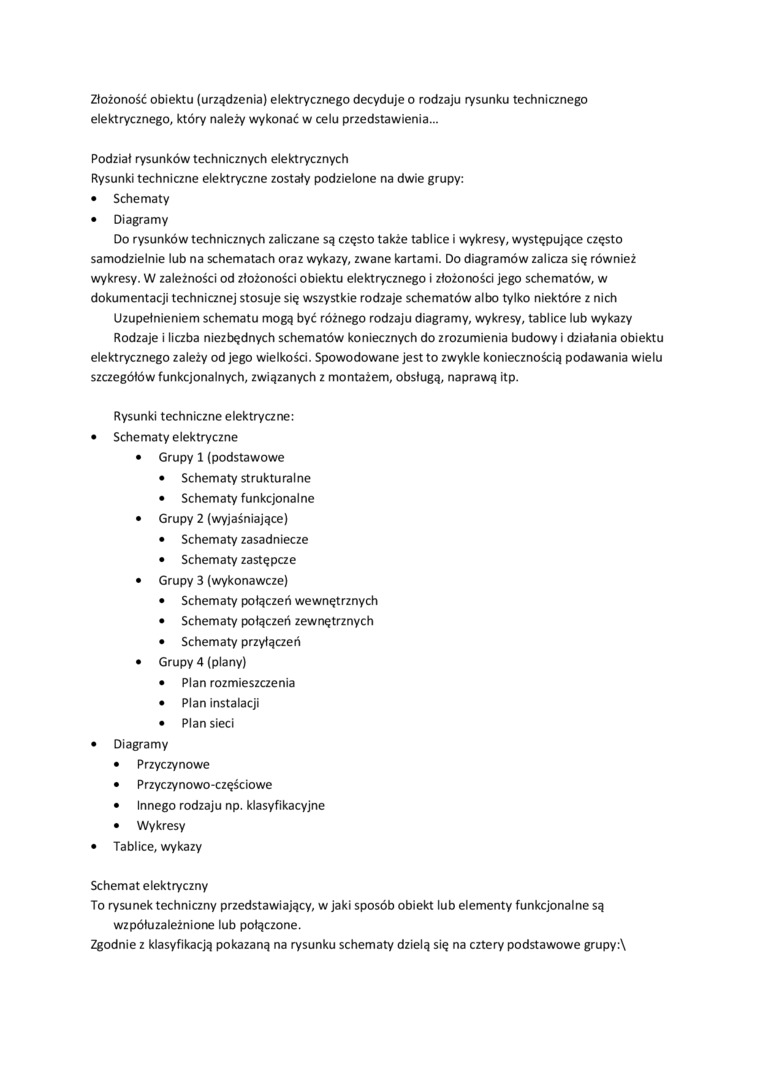

Złożoność obiektu (urządzenia) elektrycznego decyduje o rodzaju rysunku technicznego elektrycznego, który należy wykonać w celu przedstawienia...

Podział rysunków technicznych elektrycznych

Rysunki techniczne elektryczne zostały podzielone na dwie grupy:

•    Schematy

•    Diagramy

Do rysunków technicznych zaliczane są często także tablice i wykresy, występujące często samodzielnie lub na schematach oraz wykazy, zwane kartami. Do diagramów zalicza się również wykresy. W zależności od złożoności obiektu elektrycznego i złożoności jego schematów, w dokumentacji technicznej stosuje się wszystkie rodzaje schematów albo tylko niektóre z nich Uzupełnieniem schematu mogą być różnego rodzaju diagramy, wykresy, tablice lub wykazy Rodzaje i liczba niezbędnych schematów koniecznych do zrozumienia budowy i działania obiektu elektrycznego zależy od jego wielkości. Spowodowane jest to zwykle koniecznością podawania wielu szczegółów funkcjonalnych, związanych z montażem, obsługą, naprawą itp.

Rysunki techniczne elektryczne:

•    Schematy elektryczne

•    Grupy 1 (podstawowe

•    Schematy strukturalne

•    Schematy funkcjonalne

•    Grupy 2 (wyjaśniające)

•    Schematy zasadniecze

•    Schematy zastępcze

•    Grupy 3 (wykonawcze)

•    Schematy połączeń wewnętrznych

•    Schematy połączeń zewnętrznych

•    Schematy przyłączeń

•    Grupy 4 (plany)

•    Plan rozmieszczenia

•    Plan instalacji

•    Plan sieci

•    Diagramy

•    Przyczynowe

•    Przyczynowo-częściowe

•    Innego rodzaju np. klasyfikacyjne

•    Wykresy

•    Tablice, wykazy

Schemat elektryczny

To rysunek techniczny przedstawiający, w jaki sposób obiekt lub elementy funkcjonalne są wzpółuzależnione lub połączone.

Zgodnie z klasyfikacją pokazaną na rysunku schematy dzielą się na cztery podstawowe grupy:\
