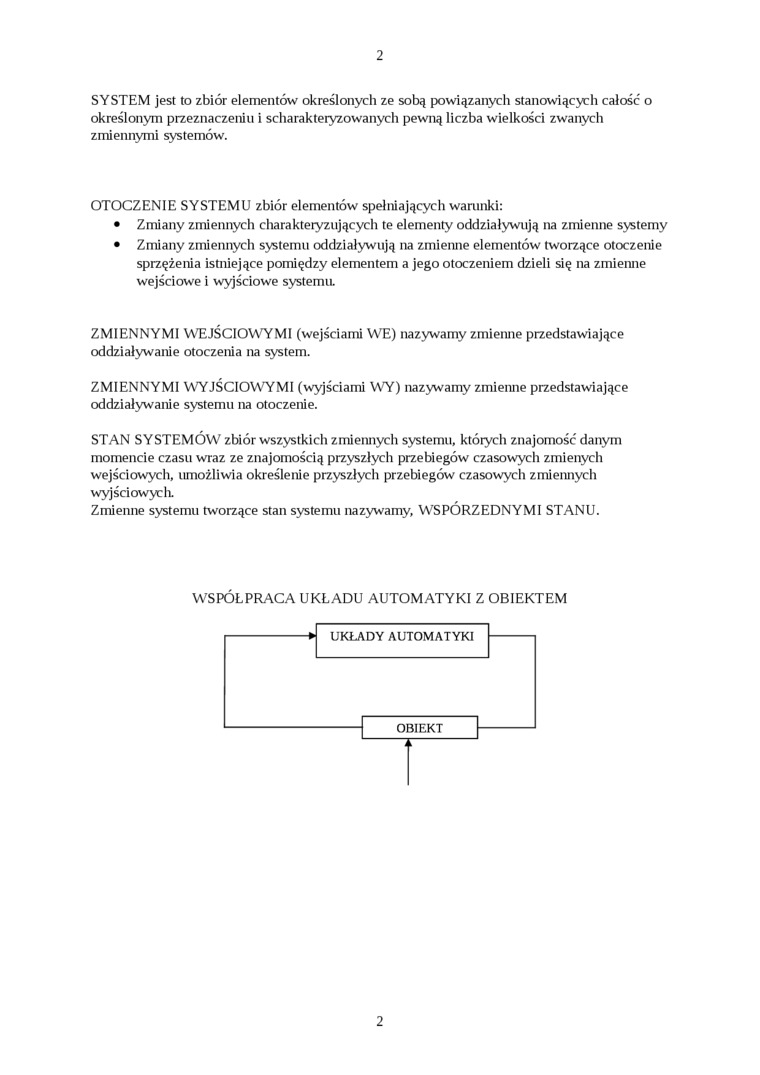

SYSTEM jest to zbiór elementów określonych ze sobą powiązanych stanowiących całość o określonym przeznaczeniu i scharakteryzowanych pewną liczba wielkości zwanych zmiennymi systemów.

OTOCZENIE SYSTEMU zbiór elementów spełniających warunki:

•    Zmiany zmiennych charakteryzujących te elementy oddziaływują na zmienne systemy

•    Zmiany zmiennych systemu oddziaływują na zmienne elementów tworzące otoczenie sprzężenia istniejące pomiędzy elementem a jego otoczeniem dzieli się na zmienne wejściowe i wyjściowe systemu.

ZMIENNYMI WEJŚCIOWYMI (wejściami WE) nazywamy zmienne przedstawiające oddziaływanie otoczenia na system.

ZMIENNYMI WYJŚCIOWYMI (wyjściami WY) nazywamy zmienne przedstawiające oddziaływanie systemu na otoczenie.

STAN SYSTEMÓW zbiór wszystkich zmiennych systemu, których znajomość danym momencie czasu wraz ze znajomością przyszłych przebiegów czasowych zmienych wejściowych, umożliwia określenie przyszłych przebiegów czasowych zmiennych wyjściowych.

Zmienne systemu tworzące stan systemu nazywamy, WSPÓRZEDNYMI STANU.

WSPÓŁPRACA UKŁADU AUTOMATYKI Z OBIEKTEM

UKŁADY AUTOMATYKI

OBIEKT
