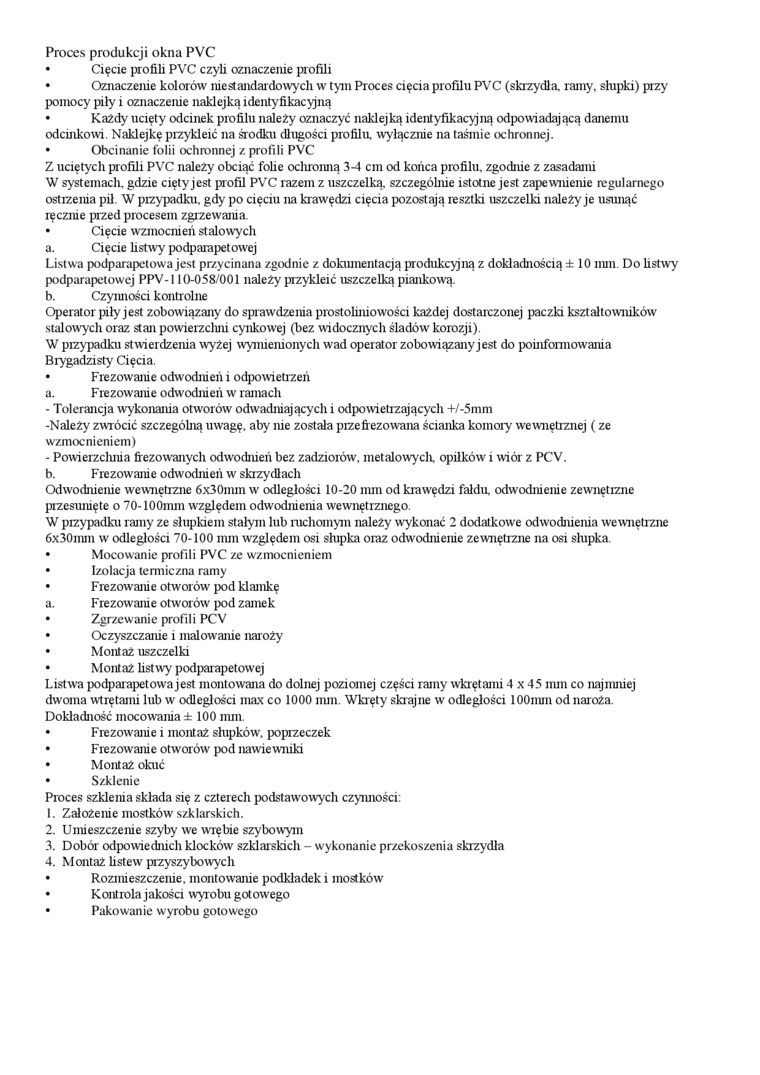

Proces produkcji okna PVC

•    Cięcie profili PVC czyli oznaczenie profili

•    Oznaczenie kolorów niestandardowych w tym Proces cięcia profilu PVC (skrzydła, ramy. słupki) przy pomocy piły i oznaczenie naklejką identyfikacyjną

•    Każdy ucięty odcinek profilu należy oznaczyć naklejką identyfikacyjną odpowiadającą danemu odcinkowi. Naklejkę przykleić na środku długości profilu, wyłącznie na taśmie ochronnej.

•    Obcinanie folii ochronnej z profili PVC

Z uciętych profili PVC należy obciąć folie ochronną 3-4 cm od końca profilu, zgodnie z zasadami W systemach, gdzie cięty jest profil PVC razem z uszczelką, szczególnie istotne jest zapewnienie regularnego ostrzenia pil. W przypadku, gdy po cięciu na krawędzi cięcia pozostają resztki uszczelki należy je usunąć ręcznie przed procesem zgrzewania.

•    Cięcie wzmocnień stalowych

a.    Cięcie listwy podparapetowej

Listwa podparapetowa jest przycinana zgodnie z dokumentacją produkcyjną z dokładnością ± 10 mm. Do listwy podparapetowej PPV-110-058/001 należy przykleić uszczelką piankową.

b.    Czynności kontrolne

Operator piły jest zobowiązany do spr awdzenia prostoliniow'ości każdej dostarczonej paczki kształtowników stalowych oraz stan powierzcluu cynkowej (bez widocznych śladów korozji).

W przypadku stwierdzenia wyżej wymienionych w^rad operator zobowiązany jest do poinformowania Brygadzisty Cięcia.

•    Frezowanie odwodnień i odpowietrzeń

a.    Frezowanie odwodnień w ramach

-    Tolerancja wykonama otworów' odwadruających i odpowietrzających +/-5mm

-Należy zwrócić szczególną uwagę, aby rue została prze frezowana ścianka komory wewnętrznej (ze wzmocnieniem)

-    Powierzcluiia frezowanych odwodnień bez zadziorów, metalowych. opiłków i wiór z PCV.

b.    Frezowanie odwodnień w skrzydłach

Odwodrueiue wewnętrzne 6x30mm w odległości 10-20 mm od krawędzi fałdu, odwodnienie zewnętrzne przesunięte o 70- lOOnun względem odwodnienia wewnętrznego.

W przypadku ramy ze słupkiem stałym lub ruchomym należy wykonać 2 dodatkowe odwodnienia wewnętrzne 6x30mm w odległości 70-100 mm względem osi słupka oraz odwodnienie zewnętrzne na osi shipka.

•    Mocowanie profili PVC ze wzmocnieniem

•    Izolacja termiczna ramy

•    Frezowanie otworów' pod klamkę

a.    Frezowanie otworów' pod zamek

•    Zgrzewanie profili PCV

•    Oczyszczanie i malowanie naroży

•    Montaż uszczelki

•    Montaż listwy podparapetowej

Listwa podparapet owa jest montowana do dolnej poziomej części ramy wkrętami 4x45 mm co najmniej dwoma wtrętami lub w' odległości max co 1000 mm. Wkręty skrajne w odległości lOOnun od naroża. Dokładność mocowania ± 100 mm.

•    Frezowanie i montaż słupków, poprzeczek

•    Frezowanie otworów pod nawiewniki

•    Montaż okuć

•    Szklenie

Proces szklenia składa się z czterech podstawowych czynności:

1.    Założenie mostków szklarskich.

2.    Umieszczenie szyby we wrębie szybowym

3.    Dobór odpowiednich klocków szklarskich - wykonanie przekoszenia skrzydła

4.    Montaż listew przyszybowych

•    Rozmieszczenie, montowanie podkładek i mostków

•    Kontrola jakości wyrobu gotowego

•    Pakowanie wyrobu gotowego
