Projektowanie Systemów Produkcyjnych - Elementy systemu produkcyjnego - laboratorium

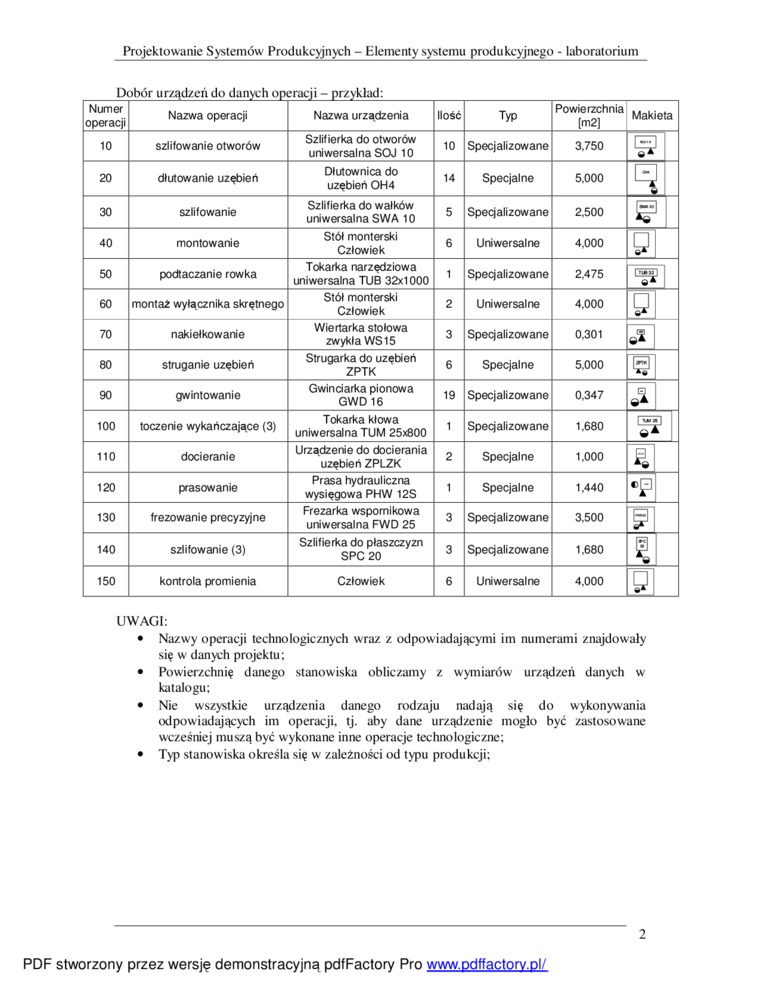

Dobór urządzeń do danych operacji - przykład:

Numer operacji	Nazwa operacji	Nazwa urządzenia	Ilość	Typ	Powierzchnia [m2]	Makieta
10	szlifowanie otworów	Szlifierka do otworów uniwersalna SOJ 10	10	Specjalizowane	3.750
20	dłutowanie uzębień	Dłutownica do uzębień OH 4	14	Specjalne	5.000
30	szlifowanie	Szlifierka do wałków uniwersalna SWA 10	5	Specjalizowane	2.500
40	montowanie	Stół monterski Człowiek	6	Uniwersalne	4.000	S
50	podtaczanie rowka	Tokarka narzędziowa uniwersalna TUB 32x1000	1	Specjalizowane	2.475
60	montaż wyłącznika skrętnego	Stół monterski Człowiek	2	Uniwersalne	4.000	9
70	nakieł kowanie	Wiertarka stołowa zwykła WS15	3	Specjalizowane	0.301
80	struganie uzębień	Strugarka do uzębień ZPTK	6	Specjalne	5.000
90	gwintowanie	Gwinciarka pionowa GWD 16	19	Specjalizowane	0.347	£
100	toczenie wykańczające (3)	Tokarka kłowa uniwersalna TUM 25x800	1	Specjalizowane	1.680	©^A
110	docieranie	Urządzenie do docierania uzębień ZPLZK	2	Specjalne	1.000	4
120	prasowanie	Prasa hydrauliczna wysięgowa PHW 12S	1	Specjalne	1.440	•P
130	frezowanie precyzyjne	Frezarka wspornikowa uniwersalna FWD 25	3	Specjalizowane	3.500
140	szlifowanie (3)	Szlifierka do płaszczyzn SPC 20	3	Specjalizowane	1.680	| • |
150	kontrola promienia	Człowiek	6	Uniwersalne	4.000	S

UWAGI:

•    Nazwy operacji technologicznych wraz z odpowiadającymi im numerami znajdowały się w danych projektu:

•    Powierzchnię danego stanowiska obliczamy z wymiarów urządzeń danych w katalogu:

•    Nie wszystkie urządzenia danego rodzaju nadają się do wykonywania odpowiadających im operacji, tj. aby dane urządzenie mogło być zastosowane wcześniej muszą być wykonane inne operacje technologiczne;

•    Typ stanowiska określa się w zależności od typu produkcji:
