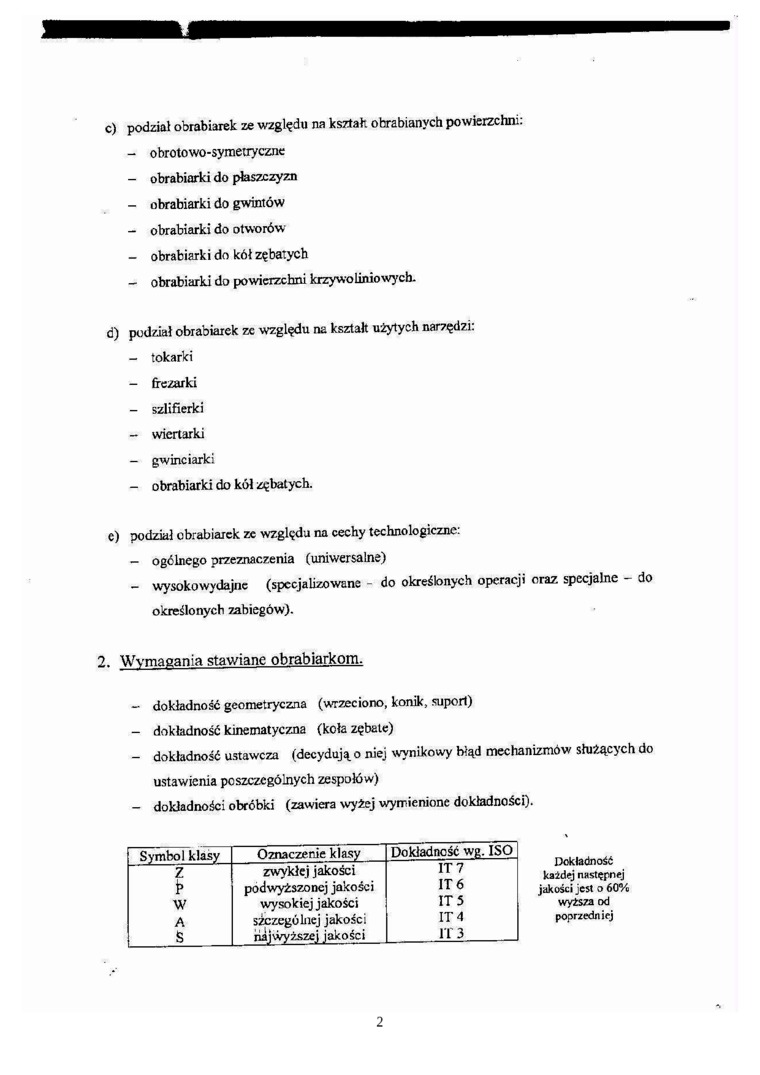

c)    podział obrabiarek ze względu na kształt obrabianych powierzchni:

-    obrotowo-symetryczne

-    obrabiarki do płaszczyzn

-    obrabiarki do gwintów

-    obrabiarki do otworów

-    obrabiarki do kół zębatych

-    obrabiarki do powierzchni krzywoliniowych.

d)    podział obrabiarek zc względu na kształt użytych narzędzi:

-    tokarki

-    frezarki

-    szlifierki

-    wiertarki

-    gwinciarki

-    obrabiarki do kół zębatych.

c) podział obrabiarek zc względu na cechy technologiczne:

-    ogólnego przeznaczenia (uniwersalne)

-    wysoko wydajne (specjalizowane - do określonych operacji oraz specjalne - do określonych zabiegów).

2. Wymagania stawiane obrabiarkom.

-    dokładność geometryczna (wrzeciono, konik, suporl)

-    dokładność kinematyczna (koła zębate)

-    dokładność ustawcza (decydują o niej wynikowy błąd mechanizmów służących do ustawienia poszczególnych zespołów)

-    dokładności obróbki (zawiera wyżej wymienione dokładności).

Symbol klasy

Oznaczenie klasy

Dokładność wr. ISO

z

zwykłej jakości

IT7

p

podwyższonej jakości

IT6

W

wysokiej jakości

IT 5

A

szczególnej jakości

IT4

s

najwyższej jakości

113

Dokładność każdej następnej jakości jest o 60% wyższa od poprzedniej

2
