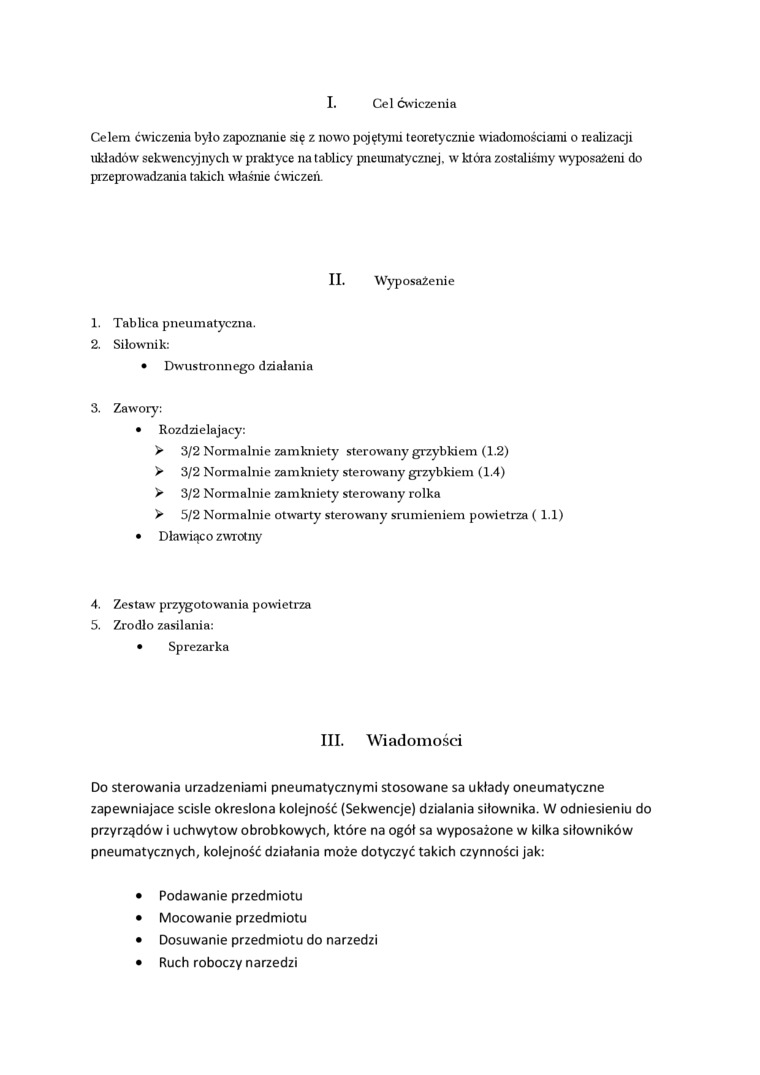

I.
Cel Ćwiczenia
Celem ćwiczenia było zapoznanie się z nowo pojętymi teoretycznie wiadomościami o realizacji układów sekwencyjnych w praktyce na tablicy pneumatycznej, w która zostaliśmy wyposażeni do przeprowadzania takich właśnie ćwiczeń.
II. Wyposażenie
1. Tablica pneumatyczna.
2. Siłownik:
• Dwustronnego działania
3. Zawory:
• Rozdzielający:
> 3/2 Normalnie zamknięty sterowany grzybkiem (1.2)
> 3/2 Normalnie zamknięty sterowany grzybkiem (1.4)
> 3/2 Normalnie zamknięty sterowany rolka
> 5/2 Normalnie otwarty sterowany srumieniem powietrza ( 1.1)
• Dlawiąco zwrotny
4. Zestaw przygotowania powietrza
5. Zrodło zasilania:
• Sprężarka
III. Wiadomości
Do sterowania urządzeniami pneumatycznymi stosowane sa układy oneumatyczne zapewniające ściśle określona kolejność (Sekwencje) działania siłownika. W odniesieniu do przyrządów i uchwytów obróbkowych, które na ogół sa wyposażone w kilka siłowników pneumatycznych, kolejność działania może dotyczyć takich czynności jak:
• Podawanie przedmiotu
• Mocowanie przedmiotu
• Dosuwanie przedmiotu do narzędzi
• Ruch roboczy narzędzi
