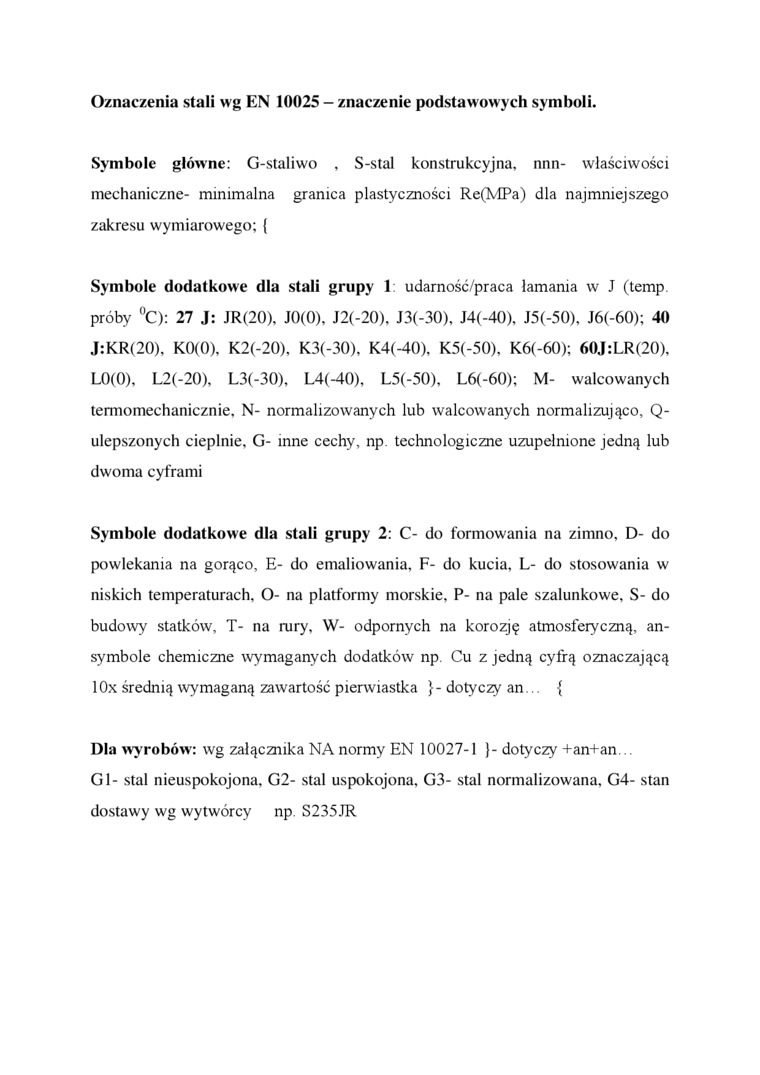

Oznaczenia stali wg EN 10025 - znaczenie podstawowych symboli.

Symbole główne: G-staliwo , S-stal konstrukcyjna, nnn- właściwości mechaniczne- minimalna granica plastyczności Re(MPa) dla najmniejszego zakresu wymiarowego; {

Symbole dodatkowe dla stali grupy 1 udamość/praca łamania w J (temp próby °C): 27 J: JR(20), J0(0), J2(-20), J3(-30), J4(-40), J5(-50), J6(-60); 40 J:KR(20), K0(0). K2(-20), K3(-30), K4(-40), K5(-50), K6(-60); 60J;LR(20), L0(0), L2(-20), L3(-30), L4(-40), L5(-50), L6(-60); M- walcowanych termomechanicznie, N- normalizowanych lub walcowanych normalizująco, Q-ulepszonych cieplnie, G- inne cechy, np. technologiczne uzupełnione jedną lub dwoma cyframi

Symbole dodatkowe dla stali grupy 2: C- do formowania na zimno, D- do powlekania na gorąco, E- do emaliowania, F- do kucia, L- do stosowania w niskich temperaturach. O- na platformy morskie, P- na pale szalunkowe, S- do budowy statków, T- na rury. W- odpornych na korozję atmosferyczną, an-symbole chemiczne wymaganych dodatków np. Cu z jedną cyfrą oznaczającą 10x średnią wymaganą zawartość pierwiastka }- dotyczy an .    {

Dla wyrobów: wg załącznika NA normy EN 10027-1 }- dotyczy +an+an Gl- stal nieuspokojona, G2- stal uspokojona, G3- stal normalizowana, G4- stan dostawy wg wytwórcy np. S235JR
