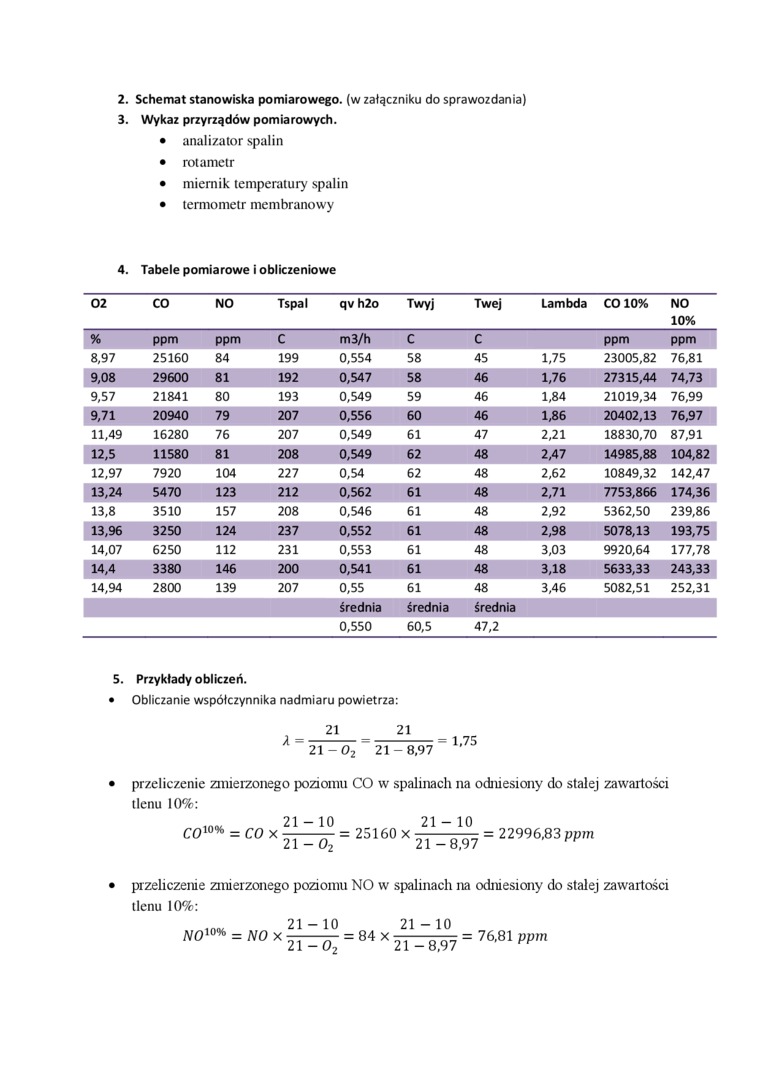

2.    Schemat stanowiska pomiarowego, (w załączniku do sprawozdania)

3.    Wykaz przyrządów pomiarowych.

•    analizator spalin

•    rotametr

•    miernik temperatury spalin

•    termometr membranowy

4. Tabele pomiarowe i obliczeniowe

02

CO

NO

Tspal

qv h2o

Twyj

Twej

Lambda

CO 10%

NO

10%

%

ppm

ppm

C

m3/h

C

C

ppm

ppm

8,97

25160

84

199

0,554

58

45

1,75

23005,82

76,81

9,08

29600

81

192

0,547

58

46

1,76

27315,44

74,73

9,57

21841

80

193

0,549

59

46

1,84

21019,34

76,99

9,71

20940

79

207

0,556

60

46

1,86

20402,13

76,97

11,49

16280

76

207

0,549

61

47

2,21

18830,70

87,91

12,5

11580

81

208

0,549

62

48

2,47

14985,88

104,82

12,97

7920

104

227

0,54

62

48

2,62

10849,32

142,47

13,24

5470

123

212

0,562

61

48

2,71

7753,866

174,36

13,8

3510

157

208

0,546

61

48

2,92

5362,50

239,86

13,%

3250

124

237

0,552

61

48

2,98

5078,13

193,75

14,07

6250

112

231

0,553

61

48

3,03

9920,64

177,78

14,4

3380

146

200

0,541

61

48

3,18

5633,33

243,33

14,94

2800

139

207

0,55

61

48

3,46

5082,51

252,31

średnia

średnia

średnia

0,550

60,5

47,2

5. Przykłady obliczeń.

•    Obliczanie współczynnika nadmiaru powietrza:

21 21

} —____ i 7:

21 —02    21 -8.97

•    przeliczenie zmierzonego poziomu CO w spalinach na odniesiony do stałej zawartości tlenu 10%:

inafe 21-1021-10

CO10% = CO x —-— = 25160 x ———— = 22996,83 ppm

21 - 02    21 -8,97

przeliczenie zmierzonego poziomu NO w spalinach na odniesiony do stałej zawartości tlenu 10%:

NO 10%


= NO x


21-10 21 -02


= 84 x


21 - 10 21-8,97


= 76,81 ppm
