1.

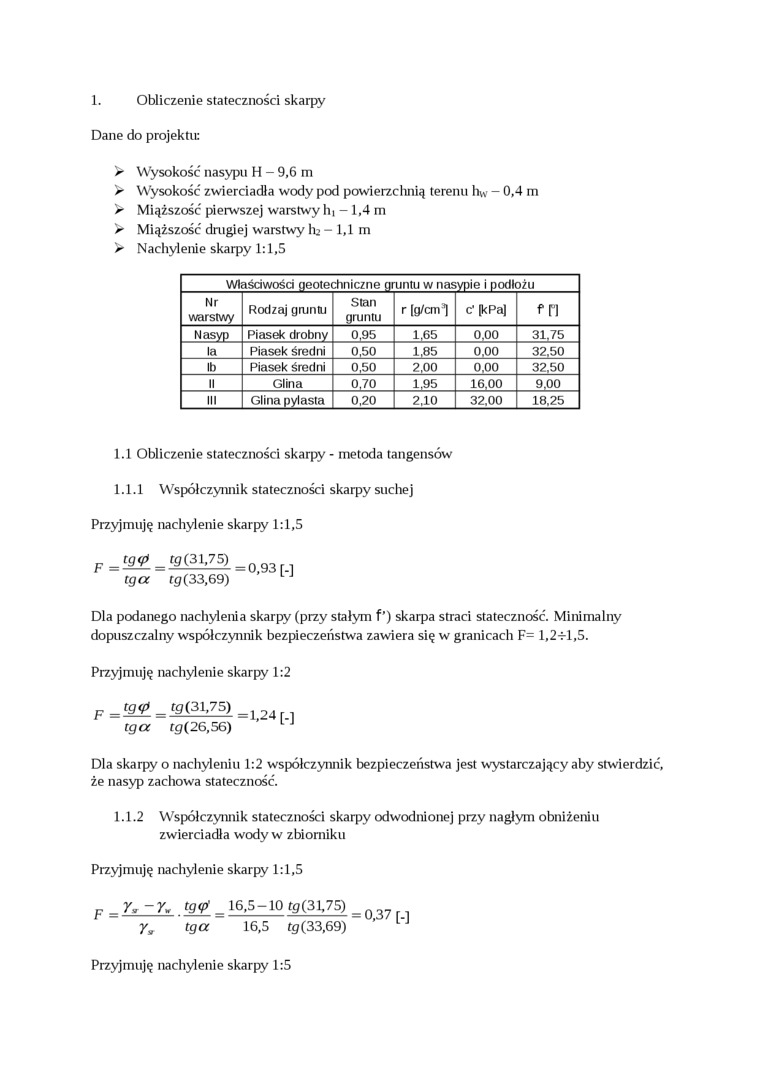

Obliczenie stateczności skarpy

Dane do projektu:

>    Wysokość nasypu H - 9,6 m

>    Wysokość zwierciadła wody pod powierzclinią terenu hw - 0,4 m Miąższość pierwszej warstwy hi -1,4 m

r Miąższość drugiej warstwy hj - 1,1 m

>    Nachyienie skarpy 1:1,5

Właściwości geotechniczne gruntu w nasypie i podłożu

Nr

warstwy

Rodzaj gruntu

Stan

gruntu

r (g/cm *]

c’ [kPa|

f n

Nasyp

Piasek drobny

0,95

1,65

0.00

31,75

la

Piasek średni

0,50

1,85

0,00

32,50

Ib

Piasek średni

0,50

2,00

0,00

32,50

II

Glina

0,70

1,95

16,00

9,00

III

Glina pylasta

0,20

2,10

32,00

18,25

1.1    Obliczenie stateczności skarpy - metoda tangensów

1.1.1    Współczynnik stateczności skarpy suchej

Przyjmuję nachylenie skarpy 1:1,5

tg<p ro(31,75)

tg a    tg (33,69)    L J

Dla podanego nachylenia skarpy (przy stałym f’) skarpa straci stateczność. Minimalny dopuszczalny współczynnik bezpieczeństwa zawiera się w granicach F= l,2-rl,5.

Przyjmuję nachylenie skarpy 1:2

^^^(31,75)

tga    tg(26,56)    1 1

Dla skarpy o nachyleniu 1:2 współczynnik bezpieczeństwa jest wystarczający aby stwierdzić, że nasyp zachowa stateczność.

1.1.2    Współczynnik stateczności skarpy odwodnionej przy nagłym obniżeniu zwierciadła wody w zbiorniku

Przyjmuję nachylenie skarpy 1:1,5

r_K~K ^^16,5-10^(31,75) _Q37

tga 16,5    fg(33,69)    ’ H

Przyjmuję nachylenie skarpy 1:5
