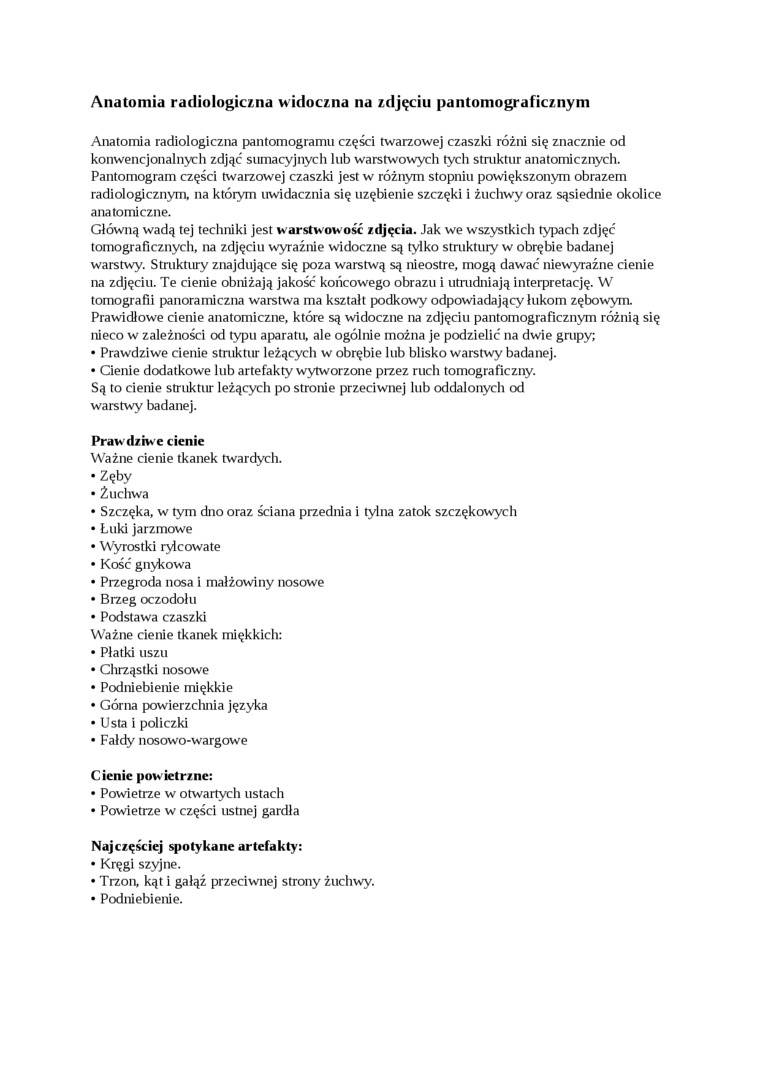

Anatomia radiologiczna widoczna na zdjęciu pantomograficznym

Anatomia radiologiczna pantomogramu części twarzowej czaszki różni się znacznie od konwencjonalnych zdjąć sumacyjnych lub warstwowych tych struktur anatomicznych. Pantomogram części twarzowej czaszki jest w różnym stopniu powiększonym obrazem radiologicznym, na którym uwidacznia się uzębienie szczęki i żuchwy oraz sąsiednie okolice anatomiczne.

Główną wadą tej techniki jest warstwowość zdjęcia. Jak we wszystkich typach zdjęć tomogralicznych, na zdjęciu wyraźnie widoczne są tylko struktury w obrębie badanej warstwy. Struktury znajdujące się poza warstwą są nieostre, mogą dawać niewyraźne cienie na zdjęciu. Te cienie obniżają jakość końcowego obrazu i utrudniają interpretację. W tomografii panoramiczna warstwa ma kształt podkowy odpowiadający lukom zębowym. Prawidłowe cienie anatomiczne, które są widoczne na zdjęciu pantomograficznym różnią się nieco w zależności od typu aparatu, ale ogólnie można je podzielić na dwie grupy;

•    Prawdziwe cienie struktur leżących w obrębie lub blisko warstwy badanej.

•    Cienie dodatkowe lub artefakty wytworzone przez ruch tomograficzny.

Są to cienie struktur leżących po stronie przeciwnej lub oddalonych od warstwy badanej.

Prawdziwe cienie

Ważne cienie tkanek twardych.

•    Zęby

•    Żuchwa

•    Szczęka, w tym dno oraz ściana przednia i tylna zatok szczękowych

•    Łuki jarzmowe

•    Wyrostki ryle owa te

•    Kość gnykowa

•    Przegroda nosa i małżowiny nosowe

•    Brzeg oczodołu

•    Podstawa czaszki

Ważne cienie tkanek miękkich:

•    Płatki uszu

•    Clirząstki nosowe

•    Podniebienie miękkie

•    Górna powierzchnia języka

•    Usta i policzki

•    Fałdy nosowo-wargowe

Cienie powietrzne:

•    Powietrze w otwartych ustach

•    Powietrze w części ustnej gardła

Najczęściej spotykane artefakty:

•    Kręgi szyjne.

•    Trzon, kąt i gałąź przeciwnej strony żuchwy.

•    Podniebienie.
