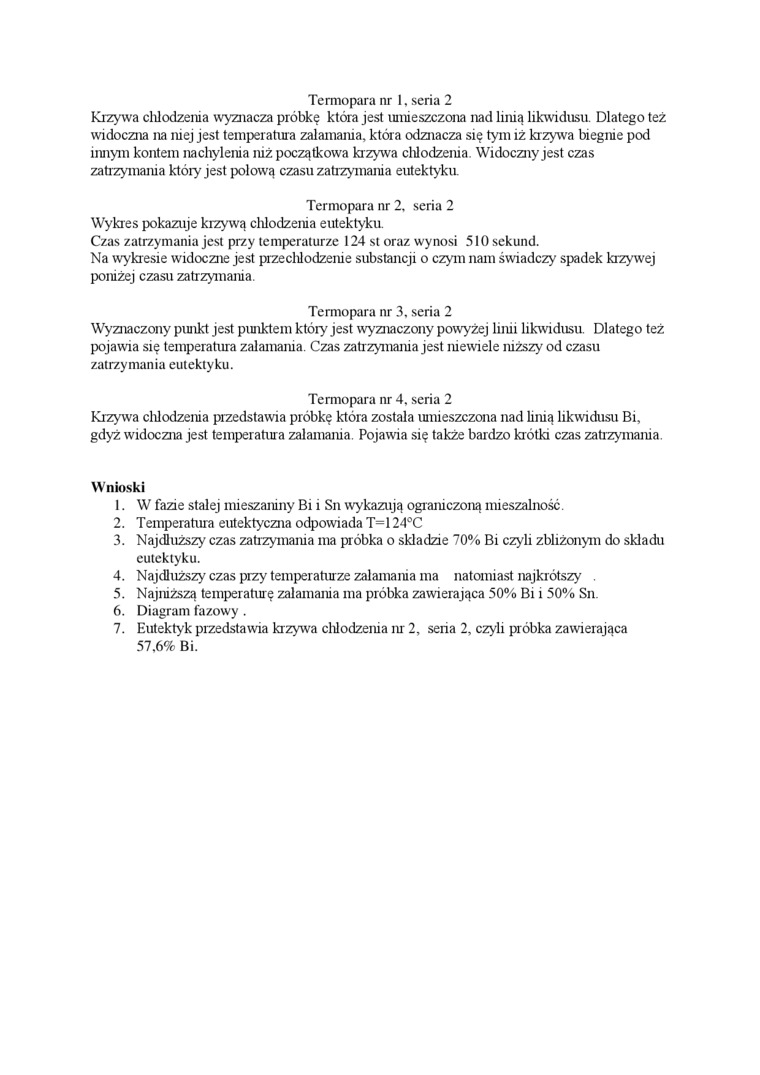

Termopara nr 1. seria 2

Krzywa clilodzenia wyznacza próbkę która jest umieszczona nad linią likwidusu. Dlatego też widoczna na niej jest temperatura załamania, która odznacza się tym iż krzywa biegnie pod innym kontem nachylenia niż początkowa krzywa chłodzenia. Widoczny jest czas zatrzymania który jest połową czasu zatrzymania eutektyku.

Termopara nr 2, seria 2 Wykres pokazuje krzywą clilodzenia eutektyku.

Czas zatrzymania jest przy temperaturze 124 st oraz wynosi 510 sekund.

Na wykresie widoczne jest przechlodzenie substancji o czym nam świadczy spadek krzywej poniżej czasu zatrzymania.

Termopara nr 3, seria 2

Wyznaczony punkt jest punktem który jest wyznaczony powyżej linii likwidusu. Dlatego też pojawia się temperatura załamania. Czas zatrzymania jest niewiele niższy od czasu zatrzymania eutektyku.

Termopara nr 4. seria 2

Krzywa clilodzenia przedstawia próbkę która została umieszczona nad linią likwidusu Bi, gdyż widoczna jest temperatura załamania. Pojawia się także bardzo krótki czas zatrzymania.

Wnioski

1.    W fazie stałej mieszaniny Bi i Sn wykazują ograniczoną mieszalność.

2.    Temperatura eutektyczna odpowiada T = 124°C

3.    Najdłuższy czas zatrzymania ma pr óbka o składzie 70% Bi czyli zbliżonym do składu eutektyku.

4.    Najdłuższy czas przy temperaturze załamania ma natomiast najkrótszy .

5.    Najniższą temperaturę załamania ma próbka zawierająca 50% Bi i 50% Sn.

6.    Diagram fazowy .

7.    Eutektyk przedstawia krzywa clilodzenia nr 2, seria 2, czyli próbka zawierająca 57,6% Bi.
