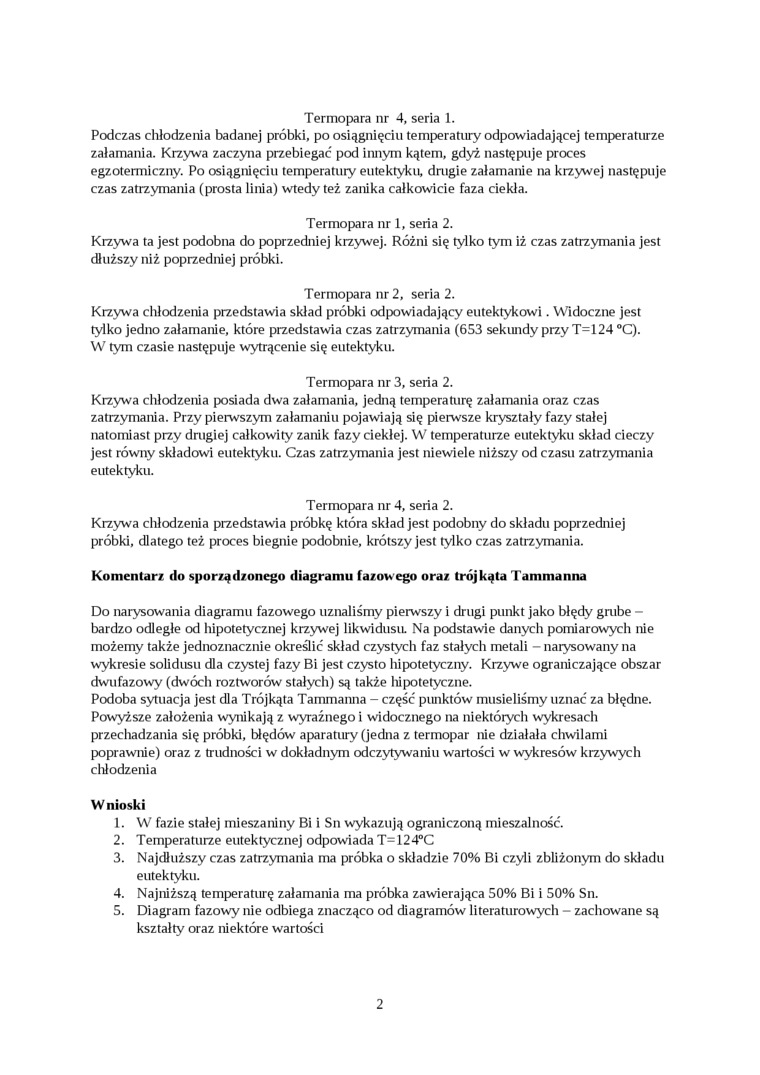

Termopara nr 4, seria 1.

Podczas chłodzenia badanej próbki, po osiągnięciu temperatury odpowiadającej temperaturze załamania. Krzywa zaczyna przebiegać pod innym kątem, gdyż następuje proces egzotermiczny. Po osiągnięciu temperatuiy eutektyku, drugie załamanie na krzywej następuje czas zatrzymania (prosta linia) wtedy też zanika całkowicie faza ciekła.

Termopara nr 1, seria 2.

Krzywa ta jest podobna do poprzedniej krzywej. Różni się tylko tym iż czas zatrzymania jest dłuższy niż poprzedniej próbki.

Termopara nr 2, seria 2.

Krzywa chłodzenia przedstawia skład próbki odpowiadający eutektykowi. Widoczne jest tylko jedno załamanie, które przedstawia czas zatrzymania (653 sekundy przy T=124 °C). W tym czasie następuje wytrącenie się eutektyku.

Termopara nr 3, seria 2.

Krzywa chłodzenia posiada dwa załamania, jedną temperaturę załamania oraz czas zatrzymania. Przy pierwszym załamaniu pojawiają się pierwsze kryształy fazy stałej natomiast przy drugiej całkowity zanik fazy ciekłej. W temperaturze eutektyku skład cieczy jest równy składowi eutektyku. Czas zatrzymania jest niewiele niższy od czasu zatrzymania eutektyku.

Termopara nr 4, seria 2.

Krzywa chłodzenia przedstawia próbkę która skład jest podobny do składu poprzedniej próbki, dlatego też proces biegnie podobnie, krótszy jest tylko czas zatrzymania.

Komentarz do sporządzonego diagramu fazowego oraz trójkąta Tammanna

Do narysowania diagramu fazowego uznaliśmy pierwszy i drugi punkt jako błędy grube -bardzo odległe od hipotetycznej krzywej likwidusiL Na podstawie danych pomiarowych nie możemy także jednoznacznie określić skład czystych faz stałych metali - narysowany na wykresie solidusu dla czystej fazy Bi jest czysto hipotetyczny. Krzywe ograniczające obszar dwufazowy (dwóch roztworów stałych) są także hipotetyczne.

Podoba sytuacja jest dla Trójkąta Tammanna - część punktów musieliśmy uznać za błędne. Powyższe założenia wynikają z wyraźnego i widocznego na niektóiych wykresach przechadzania się próbki, błędów aparatury (jedna z termopar nie działała chwilami poprawnie) oraz z trudności w dokładnym odczytywaniu wartości w wykresów krzywych cliłodzenia

Wnioski

1.    W fazie stałej mieszaniny Bi i Sn wykazują ograniczoną mieszalność.

2.    Temperaturze eutektycznej odpowiada T=124°C

3.    Najdłuższy czas zatrzymania ma próbka o składzie 70% Bi czyli zbliżonym do składu eutektyku.

4.    Najniższą temperaturę załamania ma próbka zawierająca 50% Bi i 50% Sn.

5.    Diagram fazowy nie odbiega znacząco od diagramów literaturowych - zachowane są kształty oraz niektóre wartości

2
