108230
30- 40 40- 50 50- 60 60- 70 70- 80 80- 90 90-100
<b)

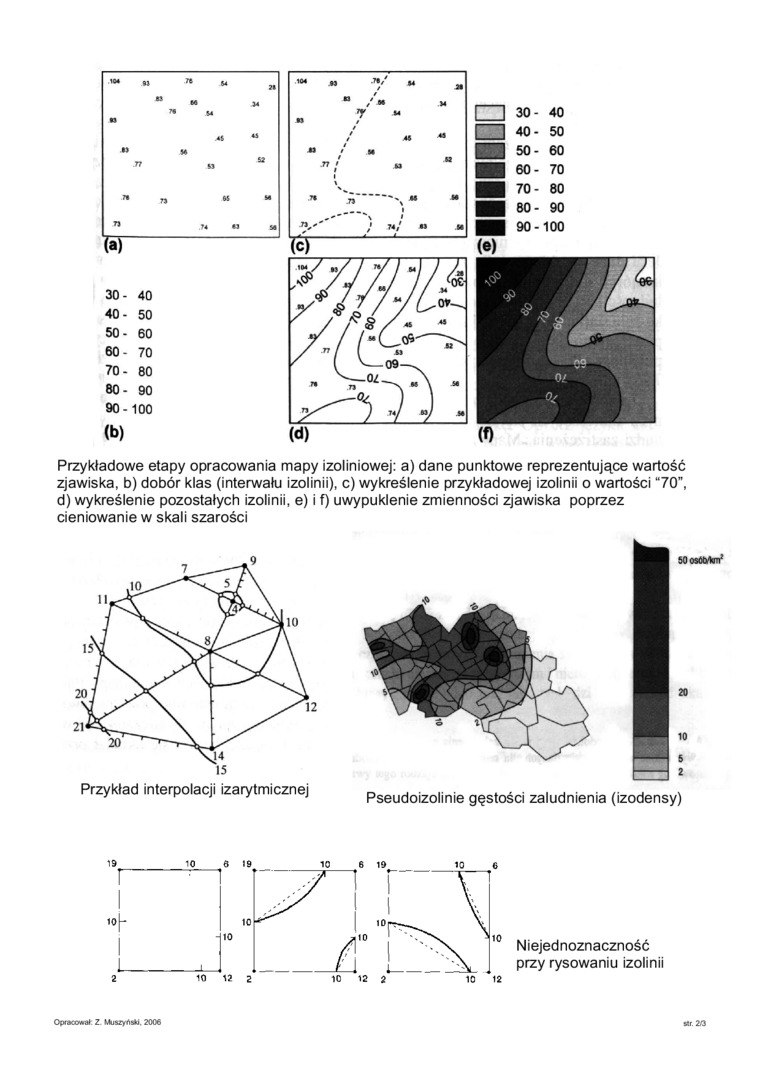

Przykładowe etapy opracowania mapy izoliniowej: a) dane punktowe reprezentujące wartość zjawiska, b) dobór klas (interwału izolinii), c) wykreślenie przykładowej izolinii o wartości "70”, d) wykreślenie pozostałych izolinii, e) i f) uwypuklenie zmienności zjawiska poprzez cieniowanie w skali szarości
Przykład interpolacji izarytmicznej
Pseudoizolinie gęstości zaludnienia (izodensy)
19 10 8
2 10 12
Niejednoznaczność przy rysowaniu izolinii
Opracował Z MuszyOsU. 2006 r 2/3
