Interpolacja warstwie - wyznaczanie punktów przecięcia się warstwie z kierunkami spadków terenu, określonymi odcinki łączące pomierzone w terenie punkty wysokościowe.

Pomiar odległości    _

przeprowadza się na podstawie pomiaru

czasu, w jakim powraca PODAJ ZASADĘ POMIARU QPLŁGŁQSĆI DALMIERZEM sygnał radiowy    ĘLEKEROMAGNFTYCZNYM,

wyemitowany w

kierunku przedmiotu (dalmierz impulsowy), lub na podstawie różnicy faz fal elektromagnetycznych; emitowanej i rejestrowanej (dalmierz o fali ciągłej).

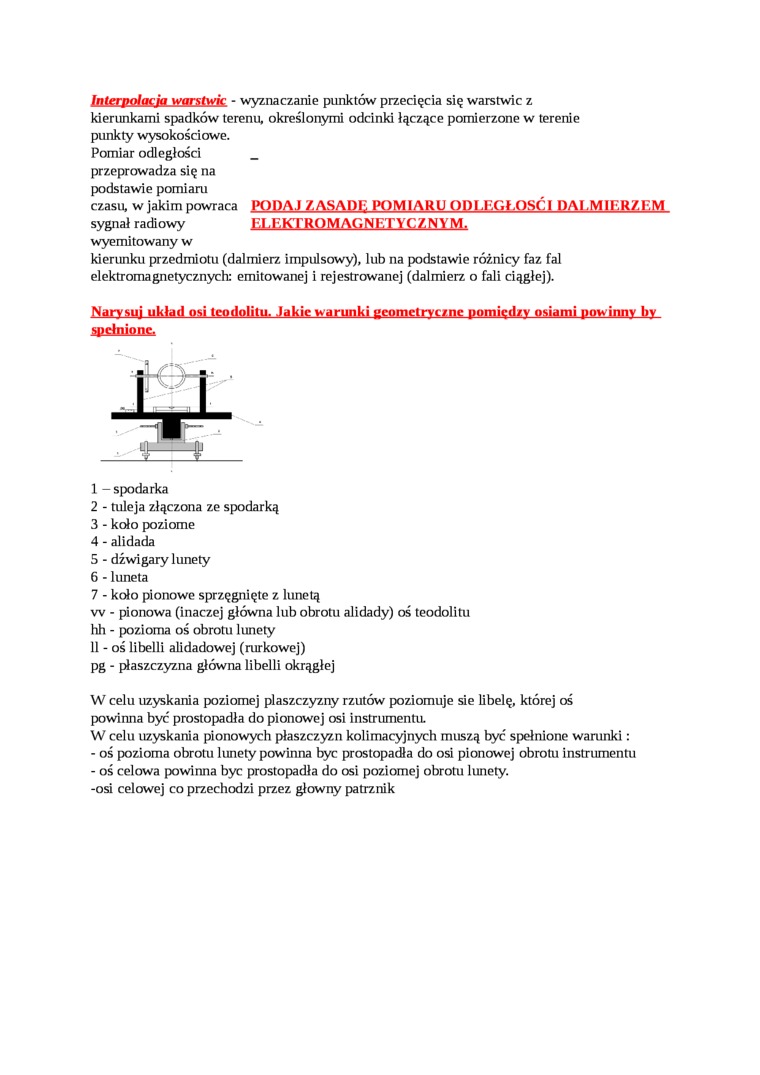

Narysuj układ osi teodolitu. Jakie warunki geometryczne pomiędzy osiami powinny by spełnione.

1    - spodarka

2    - tuleja złączona ze spodarką

3    - koło poziome

4    - alidada

5    - dźwigary lunety

6    - luneta

7    - koło pionowe sprzęgnięte z lunetą

w - pionowa (inaczej główna lub obrotu alidady) oś teodolitu hh - pozioma oś obrotu lunety 11 - oś libelli alidadowej (rurkowej) pg - płaszczyzna główna libelli okrągłej

W celu uzyskania poziomej płaszczyzny rzutów poziomuje sie libelę, której oś powinna być prostopadła do pionowej osi instrumentu

W celu uzyskania pionowych płaszczyzn kolimacyjnych muszą być spełnione warunki:

-    oś pozioma obrotu lunety powinna byc prostopadła do osi pionowej obrotu instrumentu

-    oś celowa powinna byc prostopadła do osi poziomej obrotu lunety.

-osi celowej co przechodzi przez główny patrznik
