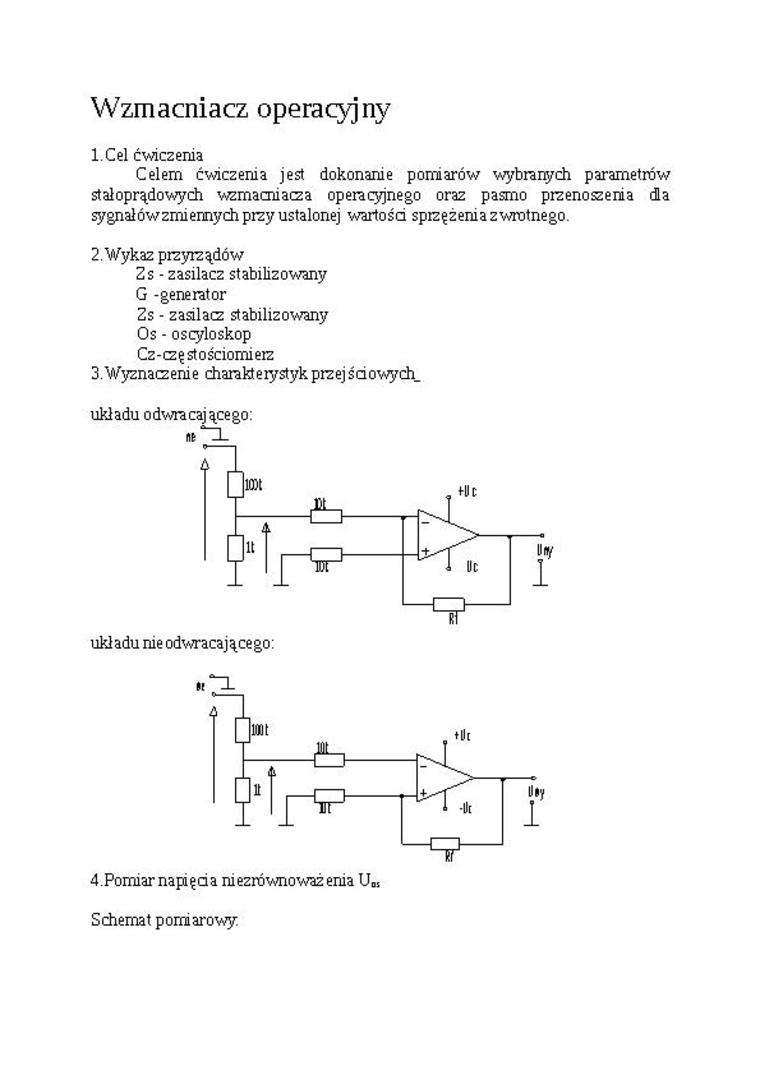

Wzmacniacz operacyjny

1. Cel ćwiczenia

Celem ćwiczenia jest dokonanie pomiarów wybranych parametrów stałoprądowych wzmacniacza operacyjnego oraz pasmo przenoszenia dla sygnał ów zmiennych przy ustalonej wartości spizę żeni a zwrotnego.

2.    Wykaz przyrządów

Zs - zasilacz stabilizowany G -generator

Zs - zasilacz stabilizowany Os - oscyloskop Cz-częstościornieiz

3.    Wyznaczenie charakteiystyk przejściowych,

układu odwracającego: u* *TL

układu nie odwracające go:

4.Pomiar napięcia mezrównoważenia U_os Schemat pomiarowy
